感谢盛路物联杜光东对“DDA-无线BMS案例 ”的分享。特普生把部分适合的内容分享给大家。如涉及内容侵权，请与我们联系。

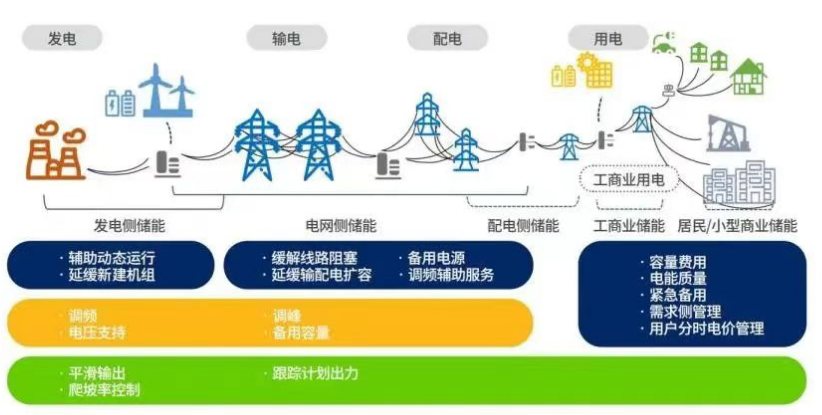

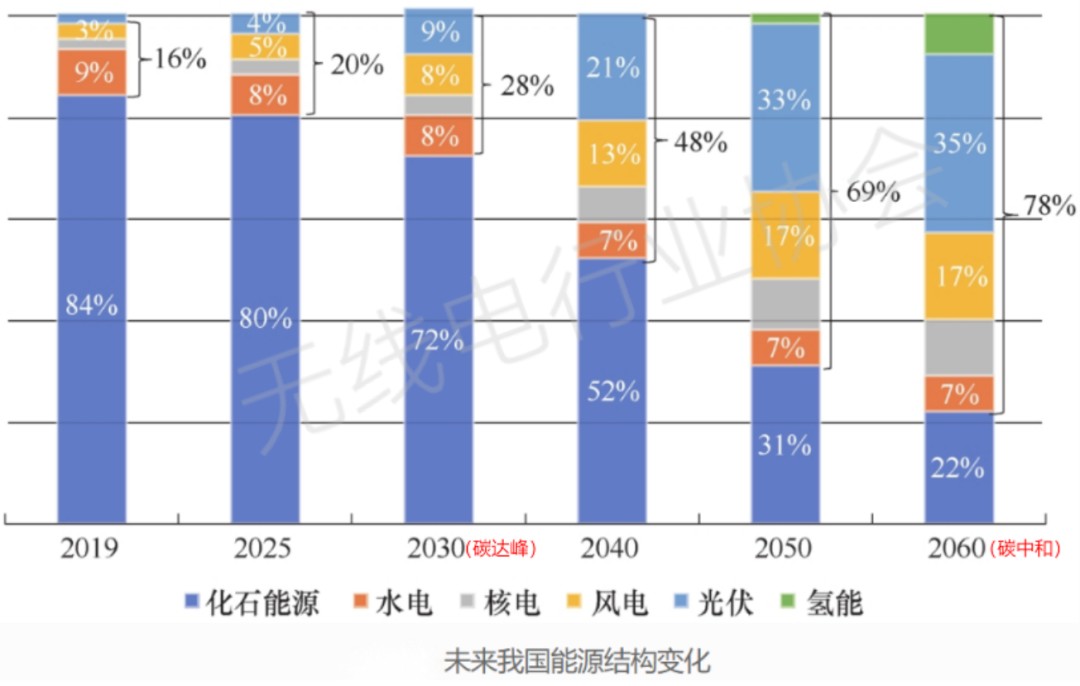

一、能源街头变化和储能需求

全球储能市场规模2025年有望达到470.32GWh（7990亿），年复合增速预计94.26%。

根据我们的调研和评估，大型储能系统BMS的通信系统已成为制约BMS技术和储能产业发展的最重要瓶颈。

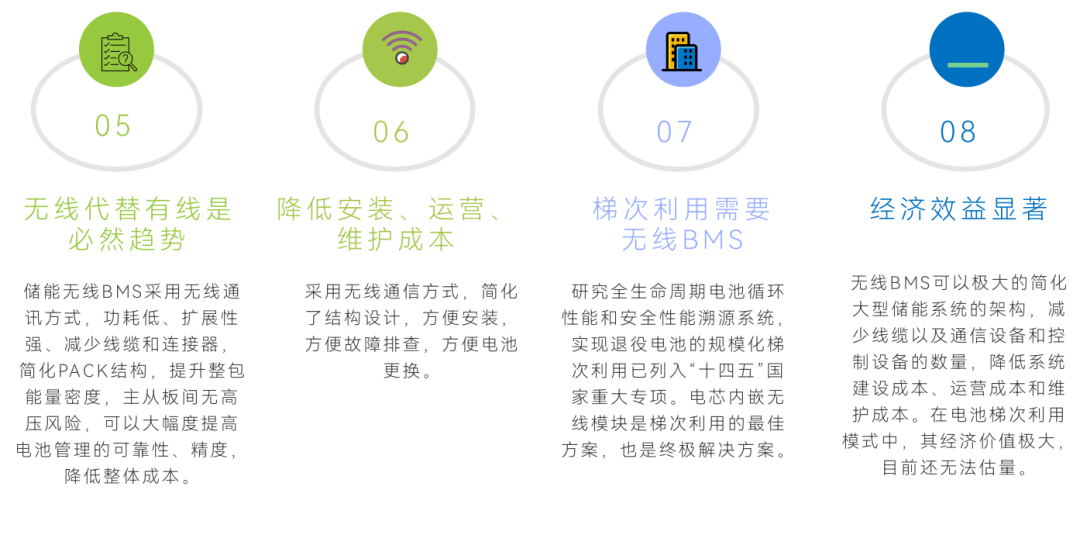

无线BMS的意义和价值

1、提高了大型储能系统安全性

无线束降低了物理安全风险，多通道、多路径提高了通信安全保障。

2、降低了大型储能系统成本

极大的简化大型储能系统的架构，减少通信设备和控制设备的数量。

3、提高大型储能系统效能

大容量通信系统可以保障前端更高的采样密度，大容量通信系统和新型人工智能技术架构，可以提高SOC估算的精度。

4、全生命溯源终极解决方案

电池全生命溯源管理已列入国家十四五重大专项。

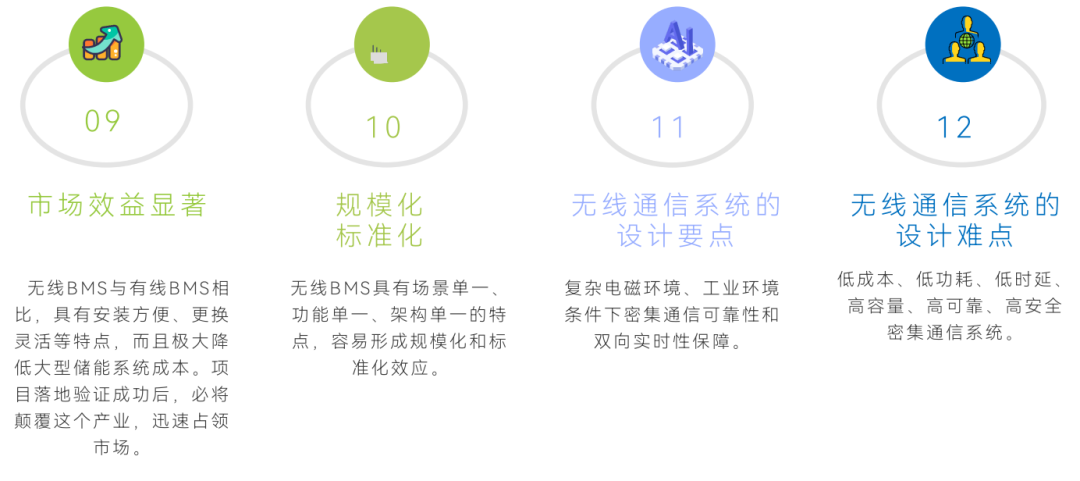

二、问题的提出

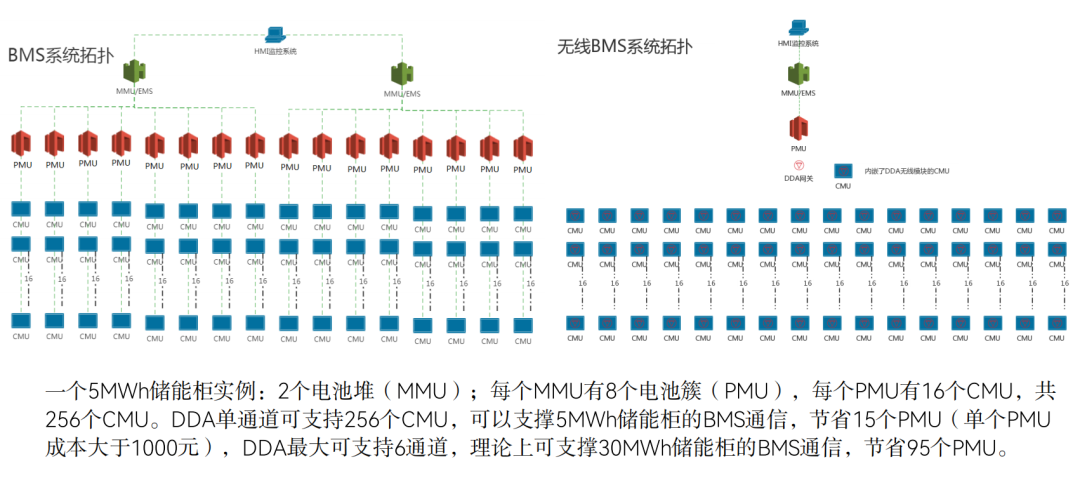

三、盛路物联DDA无线BMS的设计案例

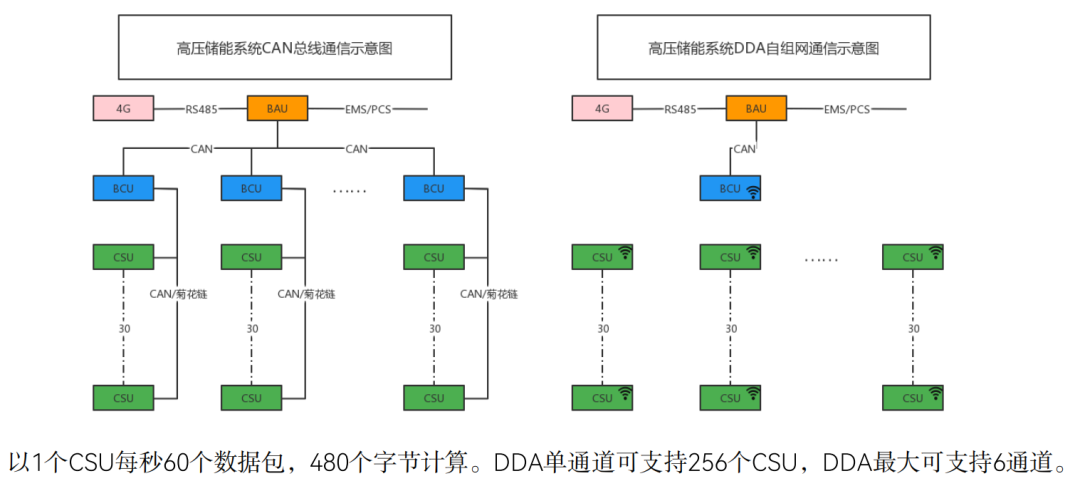

XX项目测试方案——发电侧储能

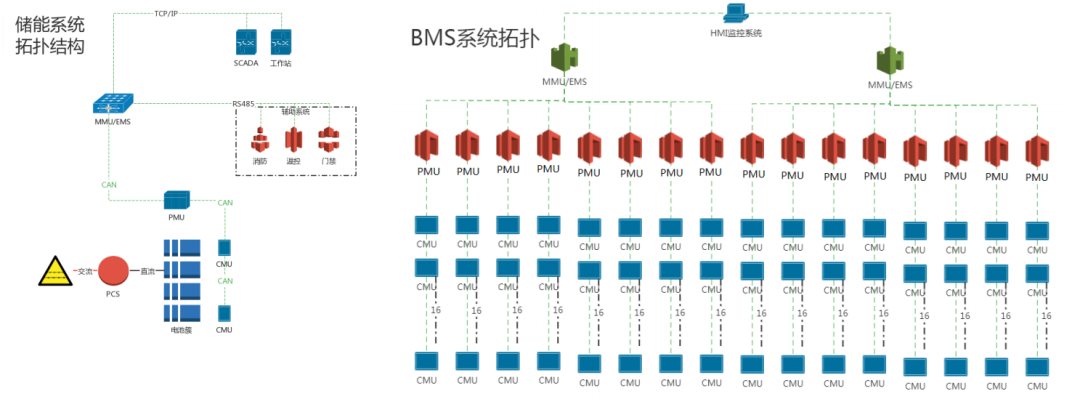

XXX项目测试方案——工商储能

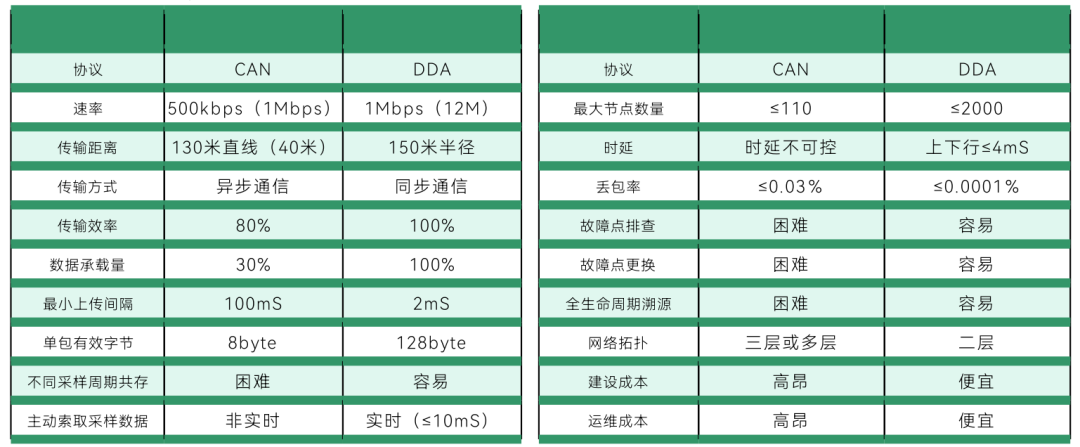

CAN总线与DDA协议参数指标比较

DDA无线通讯系统的优势：

1. 连接终端数更多，采集数据密度更大，数据传输量更强；2. 同步系统可保证上下行的可靠性和时延；

3. 无线系统可灵活部署；

4. 功耗低、可扩展性强、减少固有电缆线束量和连接器、简化PACK结构、主从板间无高压风险，大幅度提高电池管理的实时性、可靠性、精准度、使用寿命，降低整体成本。

四、DDA与TI 、DDA的无线BMS方案

要说能够实现无线连接的技术，其实不在少数，不管是蓝牙、Zigbee、Thread还是Wi-Fi、专有2.4GHz都能实现。在无线产品市场我们可以找到很多支持不同连接协议的产品，TI近期就推出了全新的低功耗蓝牙无线MCU，ADI在SmartMesh产品也在不断扩充。

我们从无线BMS出发，看看三家在无线BMS上发展最领先的厂商应用在无线BMS上的连接协议做了哪些增强。

1、TI的无线BMS：TI专有无线通信协议

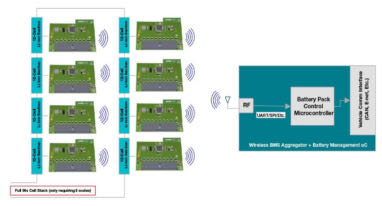

在TI的无线BMS方案中，采用了无线MCU和电池监控器实现检测，数据通过无线传输的方式与主控芯片完成通信。该无线传输基于其专有的无线BMS协议，能够实现快速组网。据TI官方资料，通过专有的无线通信协议进行数据传输，能实现低延时、高传输速率，低数据丢包率。

（无线连接，TI）

该无线方案中的协议，是TI基于2.4GHz频段中运行的低功耗Bluetooth技术编制的专有无线BMS协议，每个中央单元可支持多达32个节点的星型网络配置，有助于提高吞吐量，降低数据延迟，数据存储量可以做到1.2Mbps，每个节点的延迟会控制在两个毫秒以下。该协议也是TI专有的，在SimpleLink系列无线MCU中经常能看到它的身影。

以10个节点的网络为例，TI的无线BMS协议可以实现10-7甚至更好的数据包错误率。这意味着在52.222小时的无线BMS操作中，任何节点的数据都只有100ms是不可用的，换个说法则是在协议下设备正常运行的时间是〉99.999%的。因为每个无线设备都是独立的，整个无线BMS协议的网络可用性也〉99.999%。而且这种专有的2.4GHz与传统的2.4GHz具有互操作性。

考虑到其他无线技术会共用该频带，TI的专有无线BMS协议为了在这个拥挤的频带里减少冲突，在通信前会使用跳频找到一个开放的信道，因此在连接稳健性上有比较好的保障。唯一的弊端在于远距离连接应用中不太适用，但是对于无线BMS这样的应用这一点也无需担心。

2、ADI  SmartMesh的无线BMS

SmartMesh其应用范围远不止在无线BMS中建立连接，它在所有严苛的射频环境中都有广泛的应用。SmartMesh分为SmartMesh IP和SmartMesh HART。网络均是由mote和manager两部分构成，在硬件上使用的我们上期提到的LTC5800。

SmartMesh HART符合工业无线领域的Wireless HART标准，SmartMesh IP技术更倾向于IP寻址能力，二者均使用dust时间同步技术，功耗极低，平均路由节点功耗50uA，可靠性极高，在无线BMS复杂的射频环境下，SmartMesh可靠度超99.99%。一般来说，SmartMesh IP成本更低而且也更灵活。

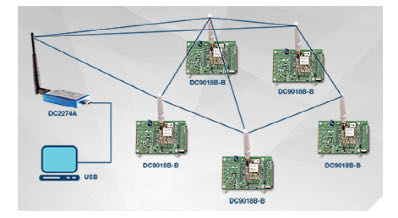

（SmartMesh，ADI）

SmartMesh中的mesh技术与传统的树状路由相比，具有多条路径，manager会自动判断最佳路径。每个器件都有冗余的路径以克服由于干扰、物理遮挡或多径衰落导致的通信中断。与其他网状技术不同的是不需要进行既耗费功率又耗费时间的路径再发现。

而SmartMesh中不能不提的就是时间同步通道跳频技术，TSCH网络中的每个数据包交换通道都会跳频以避开RF干扰和多路径衰落。另一方面不同设备之间的多次数据传送可以在不同通道上同时发生，增大了网络带宽。此外，TSCH网络高可用性的占空比基本不会出现数据包碰撞问题，网络十分密集且可以拓展，而不会产生削弱RF信号的自干扰。

3、TI、ADI 与DDA的无线BMS
