pt100温度传感器原理和接线图

特普生科技 特普生科技 2021-07-28 12 1419

Pt100就是说它的阻值在0度时为100 欧姆,PT100 温度传感器。是一种以铂(Pt)作成的电阻式温度传感器,属于正电阻系数,其电阻和温度变化的关系式如下:R=Ro(1+αT)。

PT100温度传感器

Pt100温度传感器的主要技术参数如下:

测量范围: -200℃~+850℃;允许偏差值△℃:A 级± (0.15+0.002│t│), B 级±(0.30+0.005│t│);热响应时间<30s;最小置入深度:热电阻的最小置入深度≥200mm;允通电流≤5mA。另外,Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。

PT100 温度传感器三根芯线的接法:

PT100铂电阻传感器有三条引线,可用 A、B、C(或黑、红、黄)来代表三根线,三根线之间有如下规律:A 与 B 或 C之间的阻值常温下在 110 欧左右,B 与 C 之间为 0欧,B 与 C 在内部是直通的,原则上 B 与 C 没什么区别。

仪表上接传感器的固定端子有三个:

A 线接在仪表上接传感器的一个固定的端子.B 和 C 接在仪表上的另外两个固定端子,B 和 C 线的位置可以互换,但都得接上。如果中间接有加长线,三条导线的规格和长度要相同。

热电阻的 3 线和 4 线接法:是采用 2 线、3 线、4 线,主要由使(选)用的二次仪表来决定。

一般显示仪表提供三线接法,PT100 一端出一颗线,另一端出两颗线,都接仪表,仪表内部通过桥抵消导线电阻。一般 PLC 为四线,每端出两颗线,两颗接 PLC 输出恒流源,PLC 通过另两颗测量 PT100上的电压,也是为了抵消导线电阻,四线精确度最高,三线也可以,两线最低,具体用法要考虑精度要求和成本。

PT100温度传感器产品特征:

  • 不锈钢套管封装,经久耐用;

  • 活动螺丝固定,使用方便;

  • 按照国际IEC751 国际标准制造,即插即用;

  • 多种探头尺寸可选、适应面广;

  • 高精度、高稳定、高灵敏;

  • 外形小巧,经济实用。

  • 特性指标
    测温范围: -200-400℃
    探头长度: 5cm/10cm/15cm/20cm
    探头直径: Φ5mm
    电阻变化: 0.3851Ω/℃
    安装方式: 活动螺丝固定
    螺丝规格: M8*1.0
    引线长度: 一般2米,可订制长度(专用引线)
    引线接法: 三线式
    接线方式: 接线叉
    套管材质: 不锈钢
    传感器件: PT(铂)

PT100温度传感器采用三线式接法的原因:

PT100温度传感器0℃时电阻值为100Ω,电阻变化率为0.3851Ω/℃。由于其电阻值小,灵敏度高,所以引线的阻值不能忽略不计,采用三线式接法可消除引线线路电阻带来的测量误差,原理如下: PT100引出的三根导线截面积和长度均相同(即r1=r2=r3),测量铂电阻的电路一般是不平衡电桥,铂电阻(Rpt100)作为电桥的一个桥臂电阻,将导线一根(r1)接到电桥的电源端,其余两根(r2、r3)分别接到铂电阻所在的桥臂及与其相邻的桥臂上,这样两桥臂都引入了相同阻值的引线电阻,电桥处于平衡状态,引线线电阻的变化对测量结果没有任何影响。

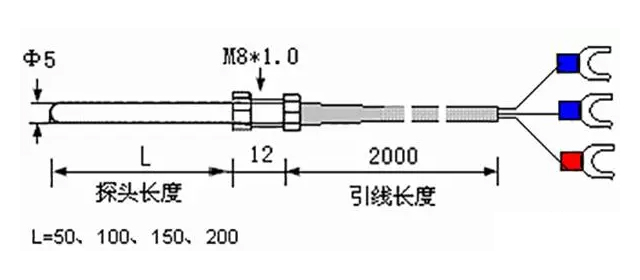

PT100温度传感器尺寸图
PT100温度传感器尺寸图

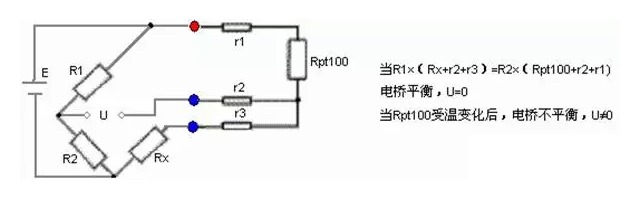

PT100温度传感器接线图
PT100温度传感器接线图
