温度传感器是怎样控制电机启停的?

特普生科技 特普生科技 2022-05-16 14 2975

在工业现代化工控电路中,温度传感器作为电路检测元件,控制电机启停,在整个电路中起反馈作用,形成电路一个完整闭环的链接,起着非常重要的作用,下面举一个例子具体说明一下它是怎么运用的?

温度传感器它实质是一个热敏电阻,随着温度的变化,其阻值也不断变化,在电路中通常和几个电阻串联起用,起分压作用,从而改变开关管基极电压,使开关管截止和导通,进而控制电机启停。

汽车/咖啡机/电机温度传感器

电机热敏电阻温度传感器

温度传感器是怎样控制电机启停的?

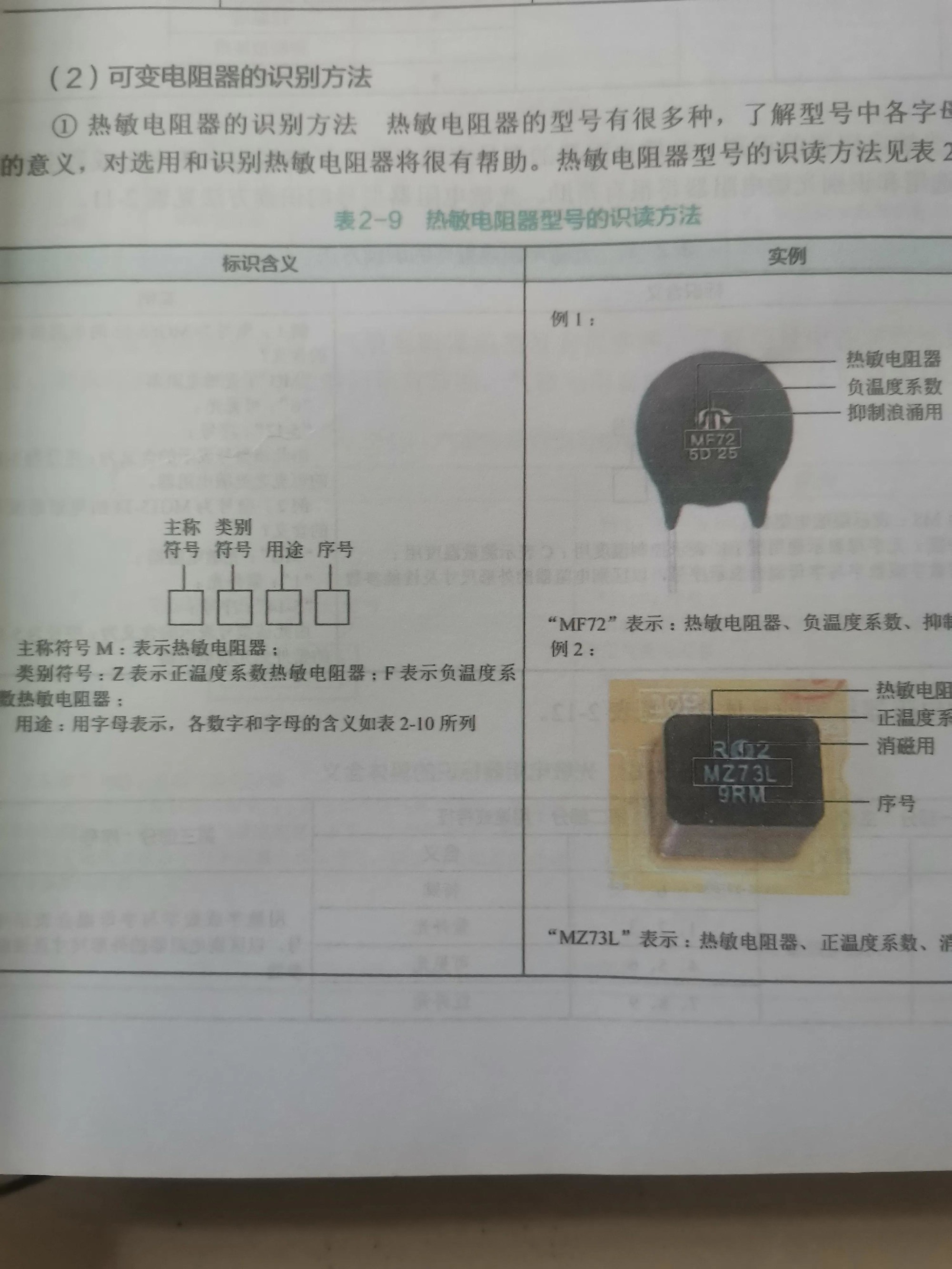

图1

温度传感器是怎样控制电机启停的?

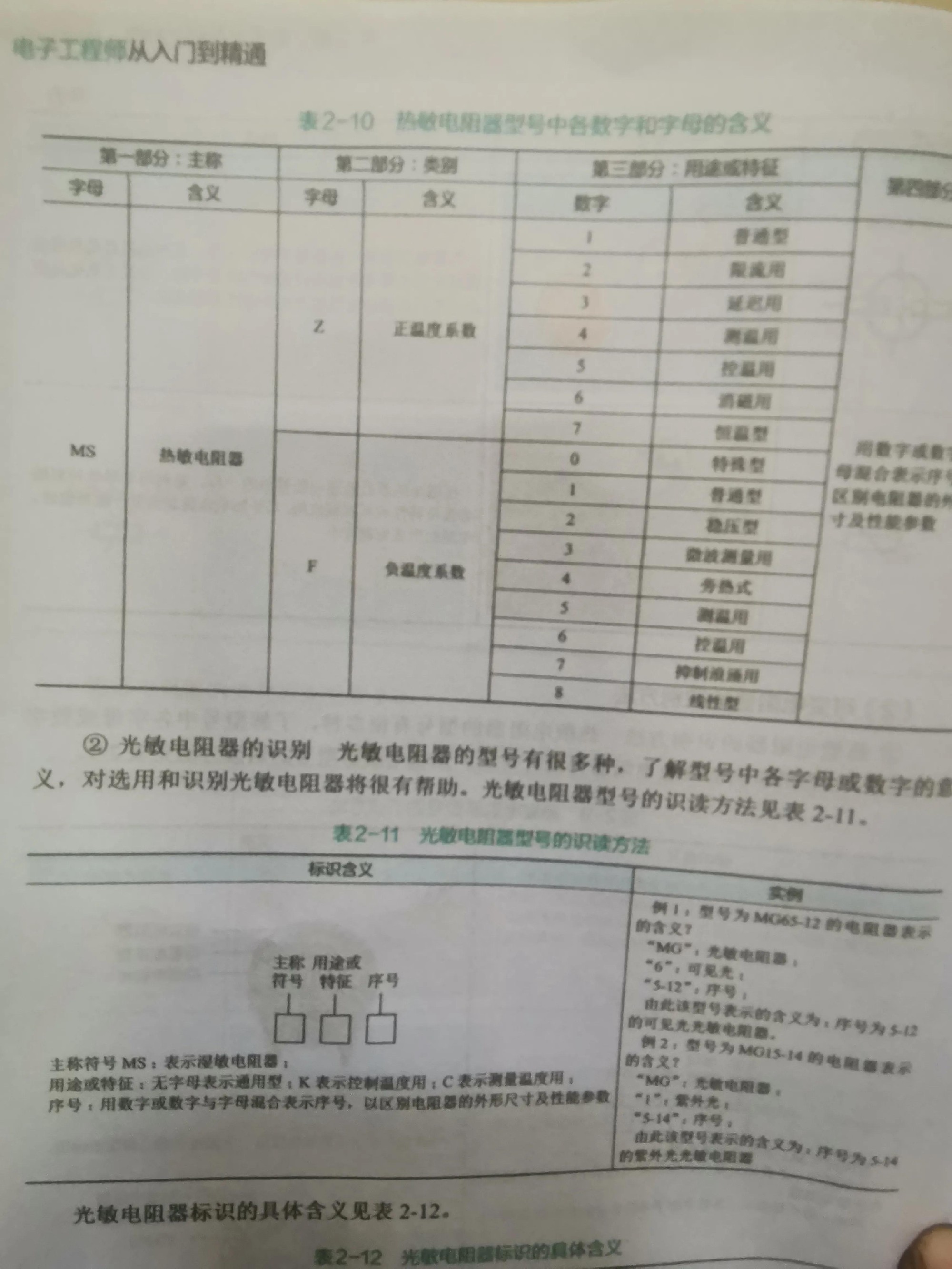

图2

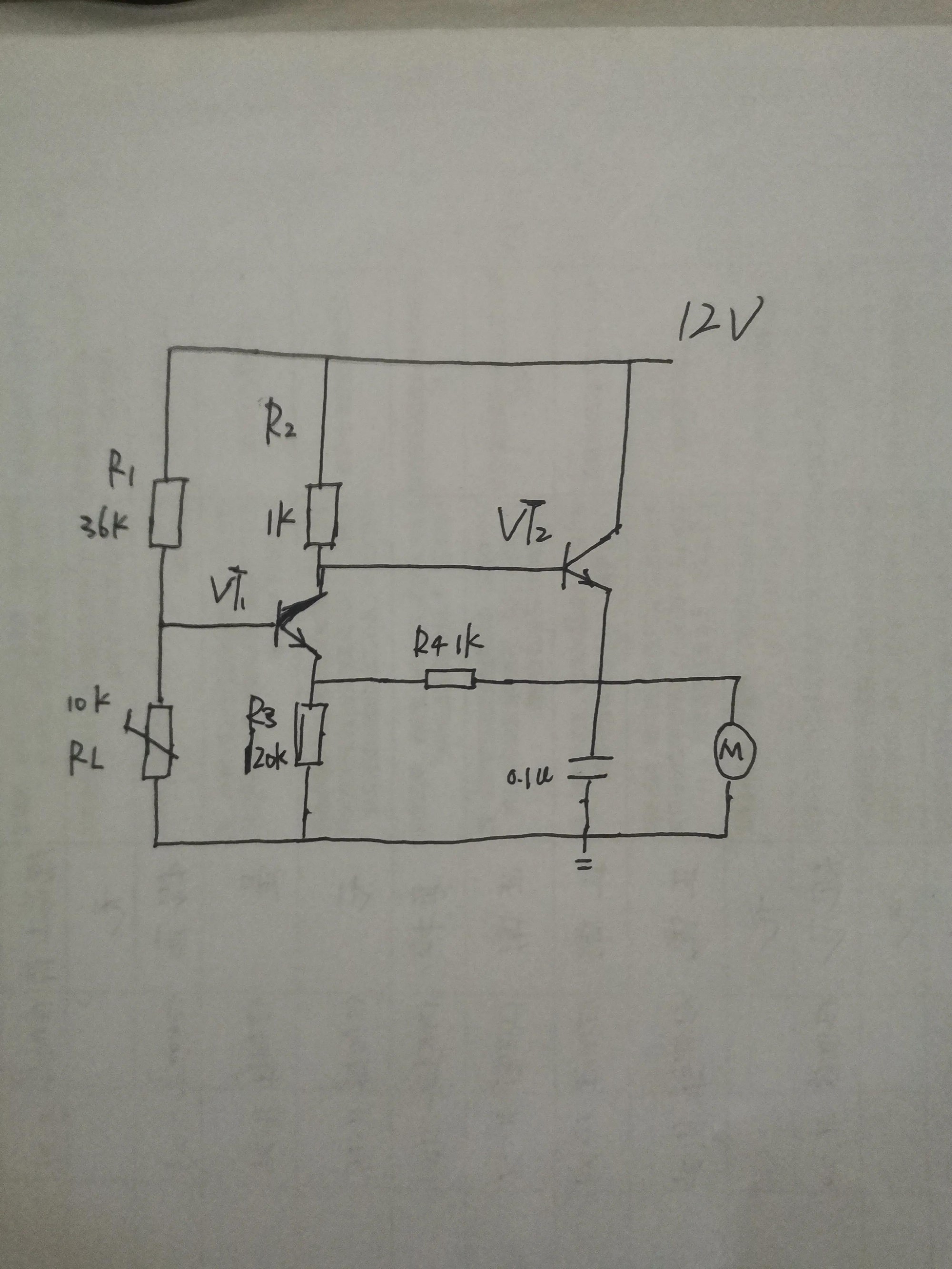

具体实例说明以下:

温度传感器是怎样控制电机启停的?

图3

电机启动

温度传感器是怎样控制电机启停的?

图4

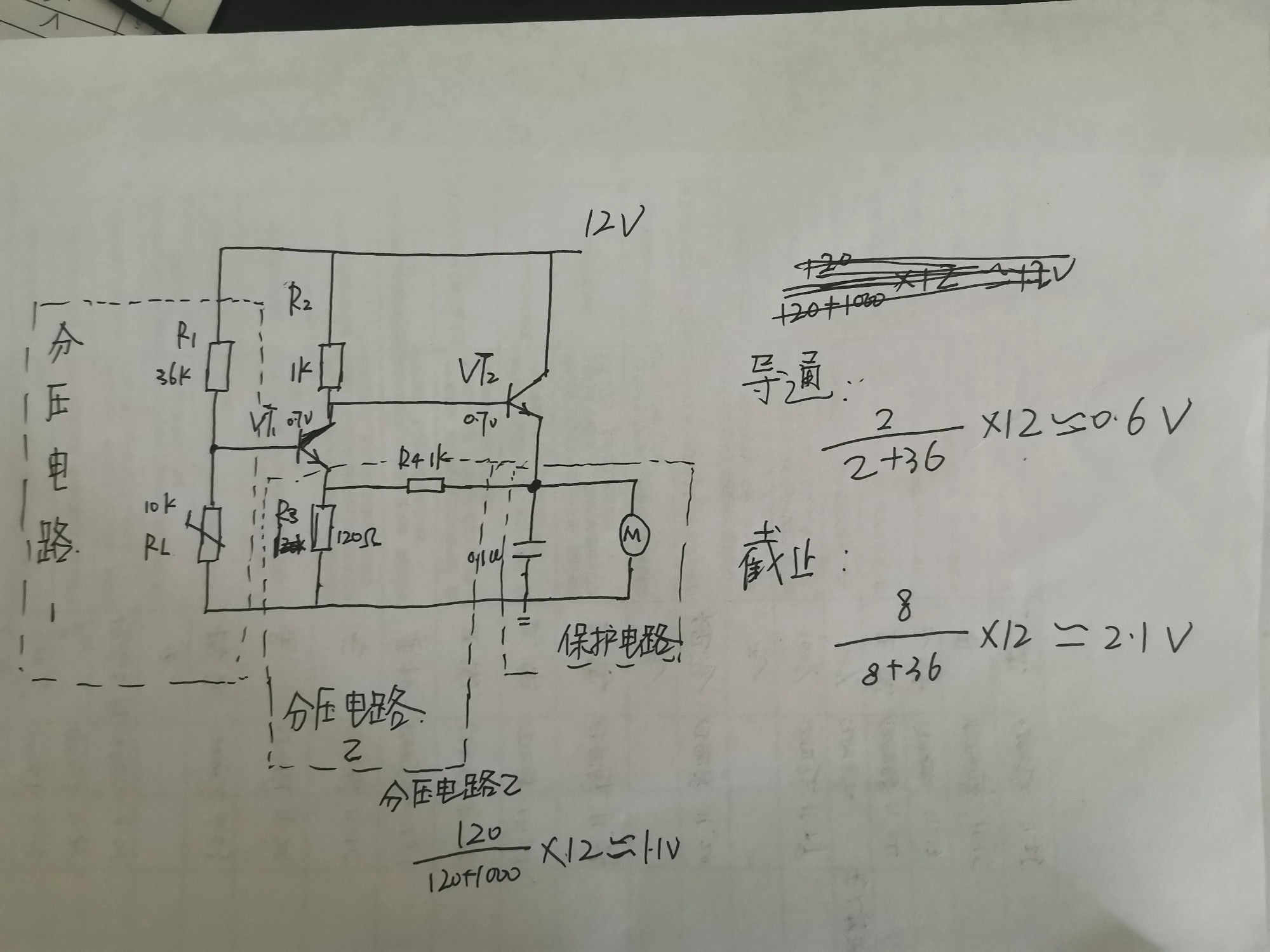

如图4:

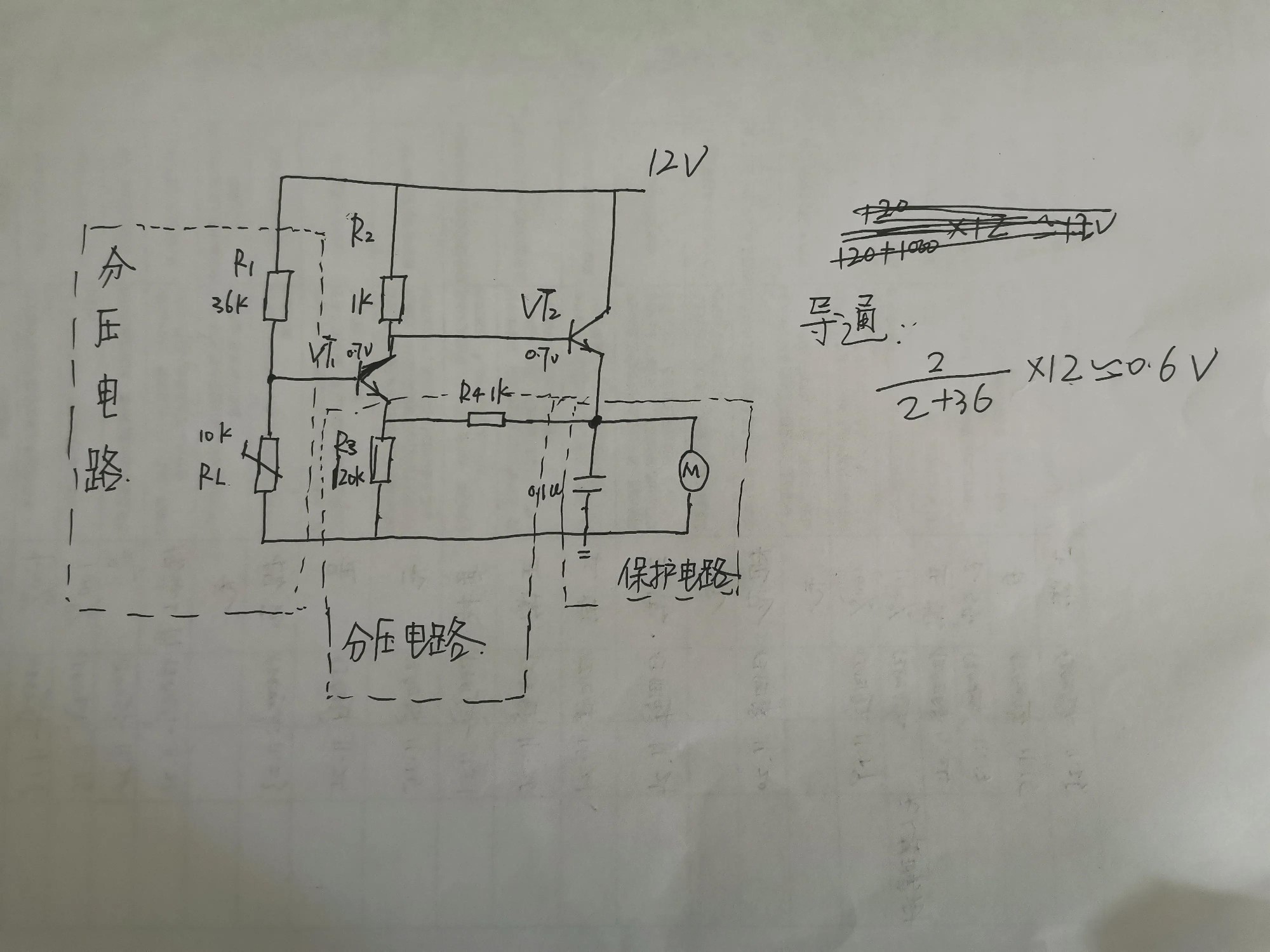

当温度达到一定值时,其阻值也在变化,比如100℃时,传感器阻值是2欧姆,那有:2/(2十36)*12=0.6v

12v电压流经R1和传感器时,在三极管ⅤT1基极b端产生0.6Ⅴ电压,如图4,低于三极管导通电压0.7v,ⅤT1截止,此时12Ⅴ经R2流入三极管ⅤT2基极,ⅤT2导通,12Ⅴ电压经vT2集电集c流入发射极E,电压经vT2分两路,一路经电容流入大地,电机和电容c并联,电机启动运转如图5:

温度传感器是怎样控制电机启停的?

另一路经R3,R4,此时有,12/(120+1000)×12=.1Ⅴ,也就是说ⅤT1发射基E电压为1.1v,那么要ⅤT1导通,那基极电压至少大于1.1+0.7=1.8

电机停止


温度传感器是怎样控制电机启停的?

图5

如图5,假设温度降低80℃,此时传感器阻值为8欧姆,12电压经R1,传感器流入大地,此时ⅤT1基极电压是r8/(8+36)x12=2.1v,大于1.8v,vT1导通,12v电压经电阻R2,vT1集电极c,发射极E,流入大地,vT2截止,此时无电流流过发电机M,电动机停止。
