探秘储能CCS母排部件:哪个技术难点最 “硬核”?

特普生科技 特普生科技 2025-05-08 14 31

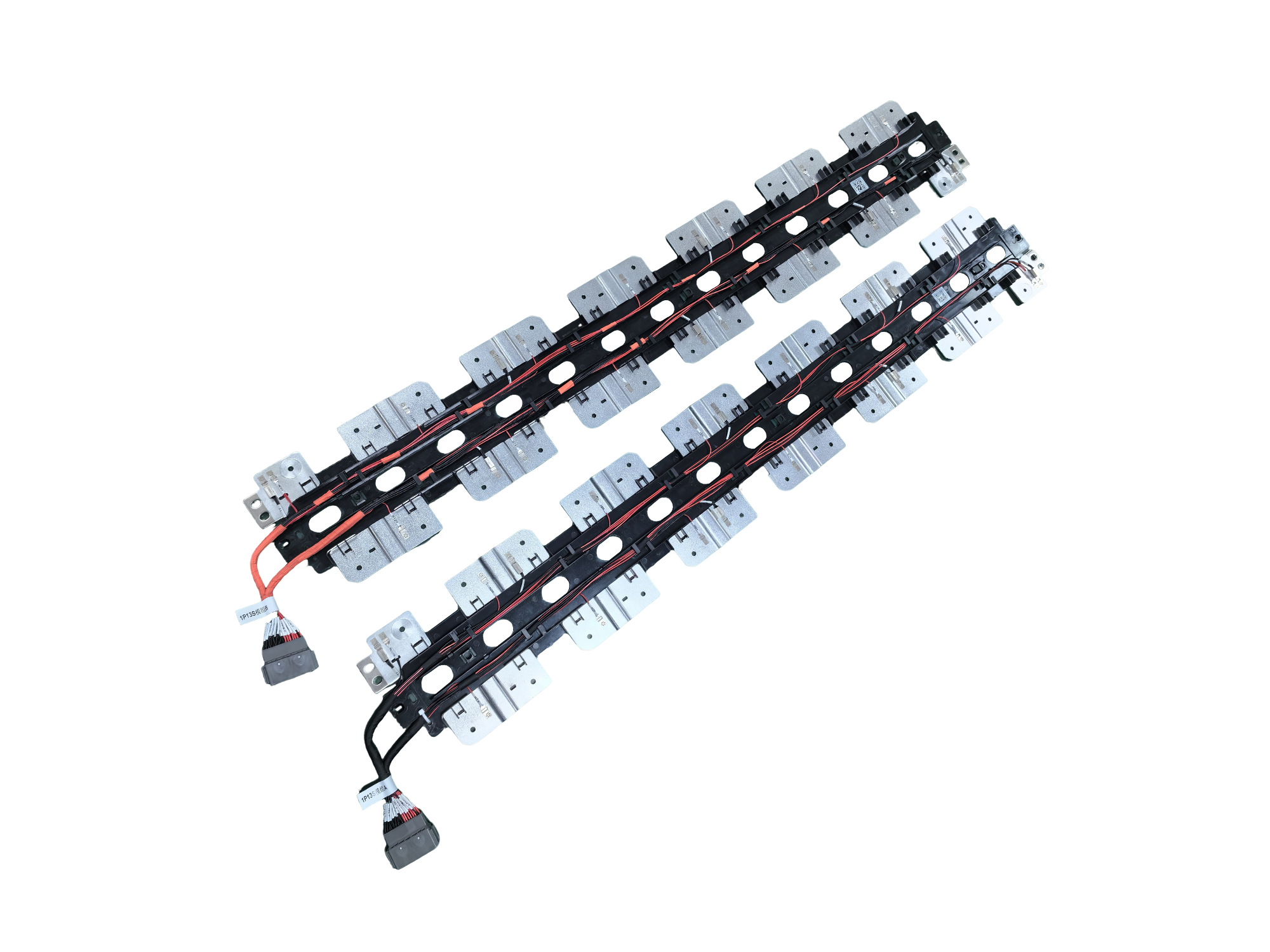

储能CCS母排是连接电池模组和外部电路的重要组件,由信号采集组件、塑胶结构件、铜铝排等组成。其中,不同部件在技术层面都有各自的难点,以下是温度采集专家特普生对各主要部件及其技术难点的分析:

信号采集组件

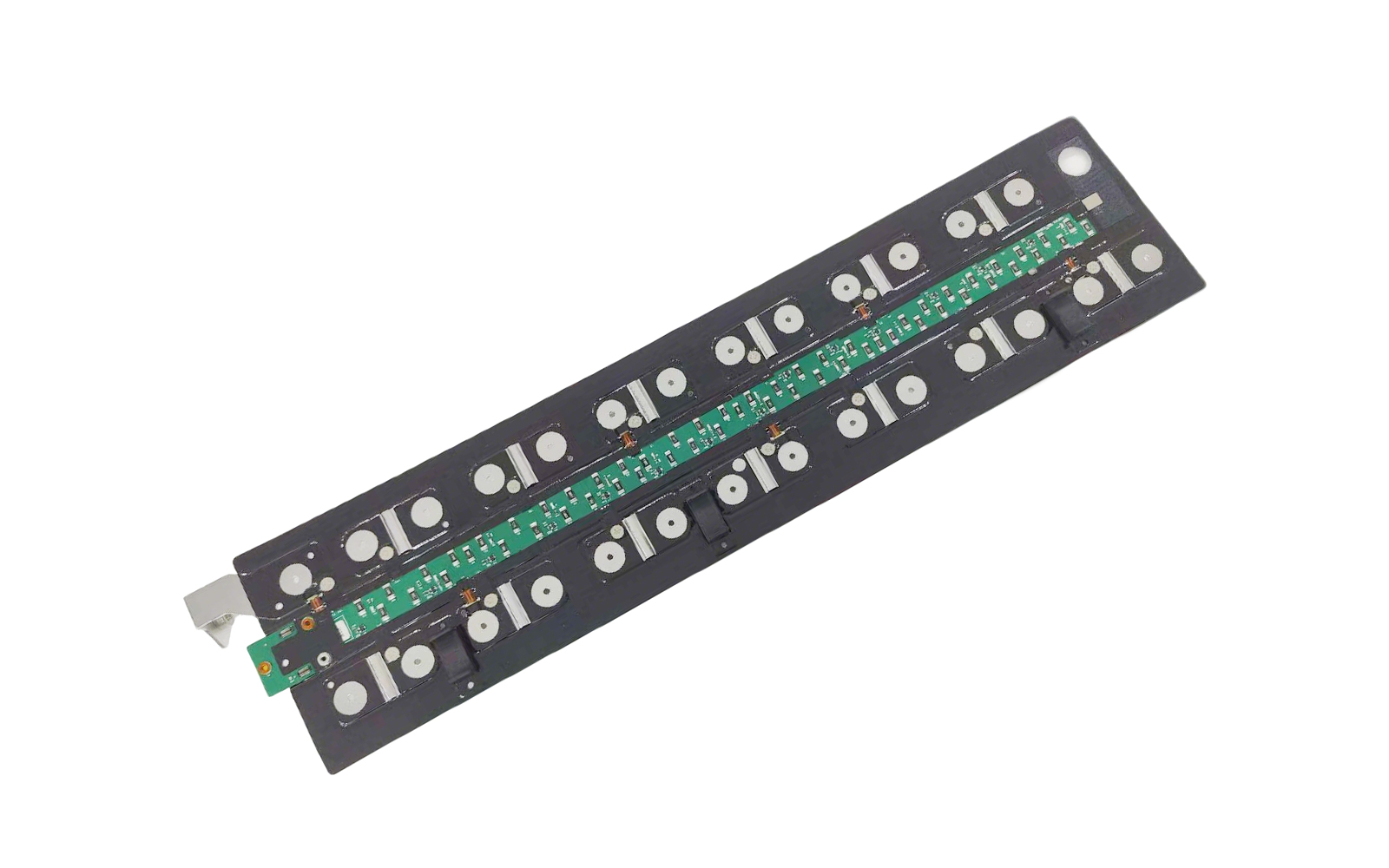

FPC(柔性印制电路板):FPC 具有配线密度高、重量轻、厚度薄、弯折性好等特点,是目前 CCS 集成母排替代线束的主流方案。然而,其材料与设备成本高,投资大,加工流程复杂,制程长,且制程有污染不环保,导电性能相对较低。例如,在生产过程中,需要精确控制线路的布局和蚀刻工艺,以确保信号传输的稳定性和可靠性,任何微小的偏差都可能导致信号失真或采集不准确。


FFC(柔性扁平线缆):FFC 是以 PET 为基材的绝缘热熔胶带和极薄极细的镀锡扁铜线通过自动化设备生产线压合而成,具有柔韧性好、可折叠弯曲、厚度薄等优点。但应用于新能源汽车等恶劣环境时,车载用高可靠性 FFC 通常需要具备更高的阻燃性、外观热稳定、耐老化性等性能,这对材料的选择和生产工艺提出了很高的要求。比如,要在保证线缆柔韧性的同时,提高其耐高温性能,需要研发特殊的绝缘材料和改进压合工艺。

FDC(柔性模切线路板):FDC 是聚酰亚胺或聚酯薄膜基材经过模切工艺制成的电路,具有高度可靠性和可挠性。虽然它加工工序少,工艺环保,加工周期短,但相比于传统的连接器加工工艺,FFC/FDC 技术需要投入更多的研发和生产成本,包括新型设备的购置、技术人员的培训以及材料的采购等。并且,其生产效率还有待提高,质量控制也存在一定难度,容易受到材料、设备、环境等因素的影响。

塑胶结构件

注塑支架:注塑支架通常采用阻燃 PC + ABS 或 PA66 注塑而成,具有机械强度牢固、结构强度好、工艺成熟稳定等优点。但它比较厚重,影响电池内部空间利用率和续航里程,大尺寸 CCS 注塑支架成型难度大,模具开发成本高。在注塑过程中,需要精确控制模具的温度、压力和注塑速度等参数,以避免出现气泡、变形等缺陷,确保支架的尺寸精度和机械性能。

吸塑隔离板:吸塑隔离板使用阻燃 PC 薄膜吸塑、裁切成型,通过热铆工艺与信号采集组件、铝巴连接。它能有效降低重量,提高电池包空间利用率,且吸塑成型模具费用低,生产效率高。不过,吸塑产品比较薄,承重能力相对较差,同时可能存在涨缩、尺寸偏差大等问题。要解决这些问题,需要优化吸塑工艺参数,加强对原材料质量的控制,以及改进热铆工艺,确保隔离板与其他组件的连接牢固性。


铜铝排

材料选择:铜铝具有优异的导电性能和良好的机械强度,是母排的主要材料。但在不同的应用场景下,需要根据具体需求选择合适的铜铝材质和规格。例如,对于高电流、低损耗的要求,需要选择纯度高、导电性能好的铜材或铝材;而在一些对重量有严格限制的场合,则需要考虑使用高强度、低密度的铝合金材料。同时,还需要考虑材料的耐腐蚀性和抗氧化性,以确保母排在长期使用过程中的性能稳定性。


制造工艺:铜铝排的制造工艺包括精密冲压、表面处理、激光焊接等。精密冲压需要保证母排的形状和尺寸精度,表面处理如镀锡、镀银等可以提高母排的耐腐蚀性和导电性,激光焊接则用于连接母排和电池模组,确保连接的可靠性和低电阻。在激光焊接过程中,需要精确控制激光的能量、脉冲频率和焊接时间等参数,以避免出现虚焊、过焊等问题,保证焊接质量和导电性能。

储能CCS母排的各个部件都有其独特的技术难点,这些难点涉及到材料科学、制造工艺、电子技术等多个领域。在实际生产中,需要综合考虑各方面的因素,不断优化设计和工艺,以提高储能 CCS 母排的整体性能和可靠性。

储能CCS母排

特普生,成立于2011年,是国家高新技术、专精特新“小巨人”企业。主要研制NTC芯片热敏电阻温度传感器储能线束储能CCS集成采集母排储能模组铝巴等温度采集产品系列。一体化研制、一致性品质的特普生,竞争力优势明显:自主研制NTC芯片核心技术及实现医用0.3%精度;专利百项,保留不公开技术2项;为全球新能源产品、大消费品与工业品提供了定制化的温度采集技术。
