温度传感器之CCS连接技术介绍

特普生科技 特普生科技 2023-01-05 14 3992

当电芯完成堆叠成模组,且通过busbar或者通过电芯极耳自身完成电池组的串并联连接后,为了能够在电池的使用过程中,能够实时的采集电芯电压,电芯温度和busbar温度,需要在电芯或者busbar表面布置温度传感器和电压采样线束。

行业内通常将温度传感器和电压采样线组成的一个系统,称之为CCS(cell contacting system)。

CCS与busbar 和电芯的连接方式有很多种,不同的连接方式需要采用了不同的连接技术。本文简单总结下目前几种主流的CCS连接技术。

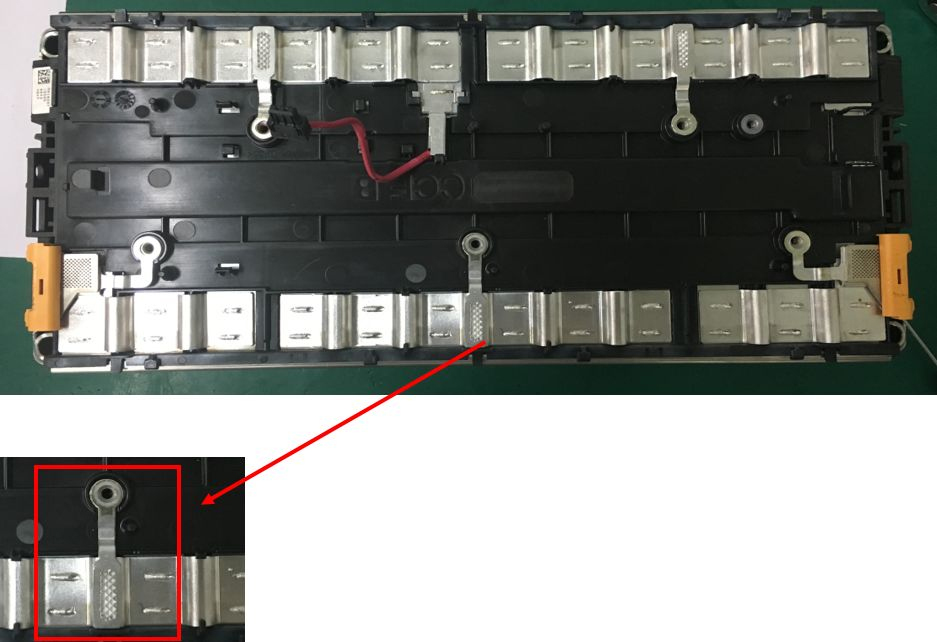

1)利用超声波焊接将电压采样busbar焊接在电芯busbar表面。然后利用螺栓将采样busbar固定在CMC上;

CCS(cell contacting system)连接技术

CCS(cell contacting system)连接技术

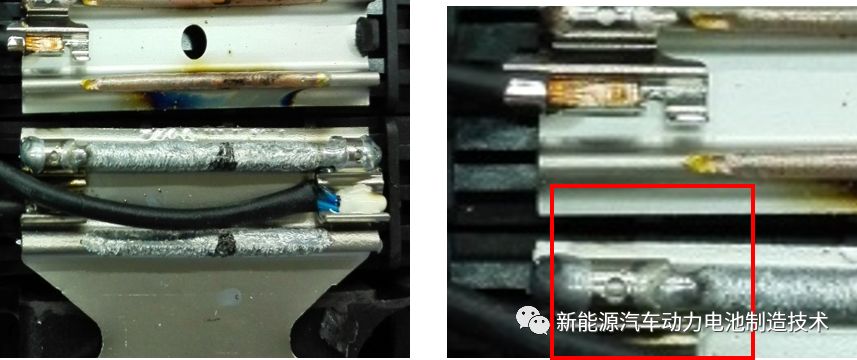

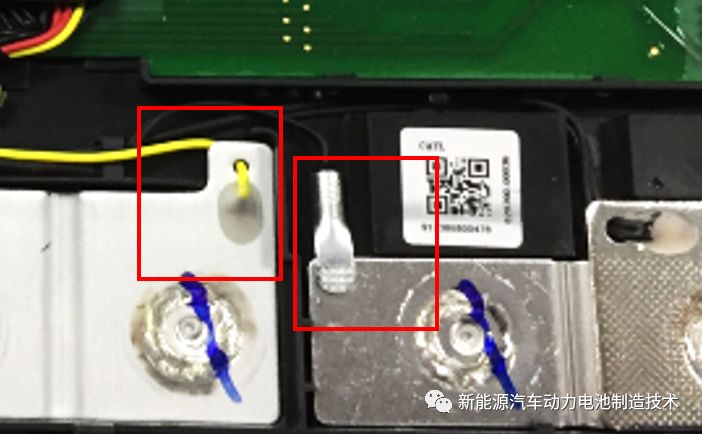

2)利用超声波将温度传感器焊接在电芯busbar表面,同时利用锡焊+胶黏剂将电压采样线固定在电芯busbar表面;

CCS(cell contacting system)连接技术

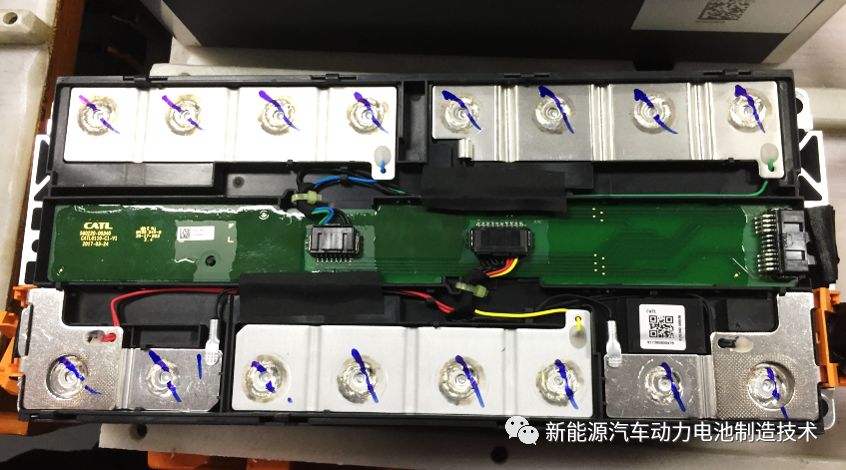

这种连接技术的控制技术要求,除了焊接后必须要做的拉拨力测试之外,在工艺中还需控制涂完胶之后的压紧时间。胶粘剂不仅仅起到粘接作用,更重要的是起到密封作用,防止电化学腐蚀。

CCS(cell contacting system)连接技术

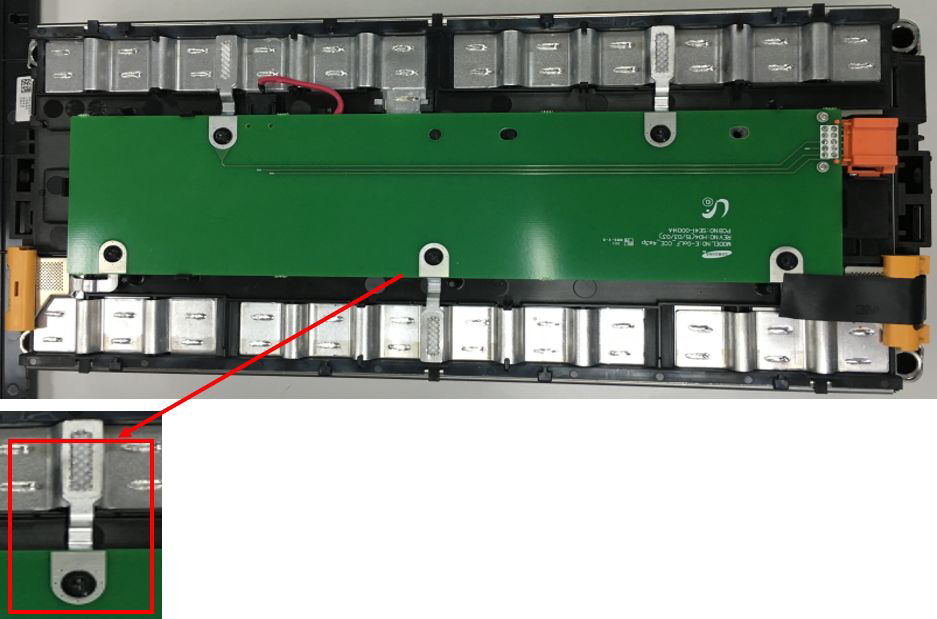

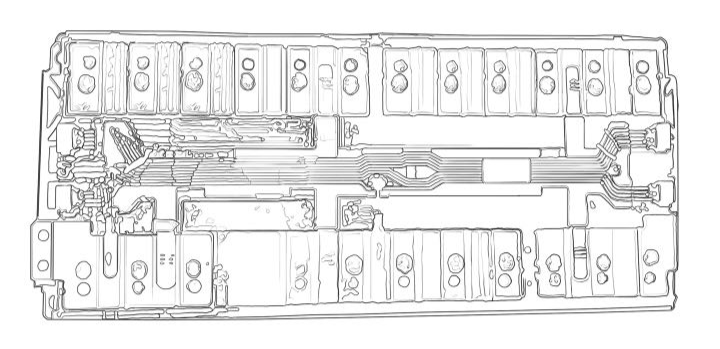

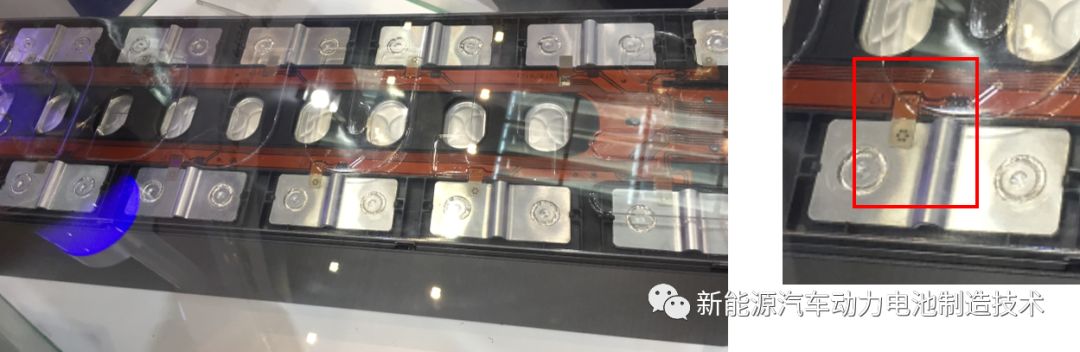

3)利用激光脉冲焊直接将采样busbar焊接在电芯busbar表面

这种连接技术通常用于当CMC采用FPC技术时,而非传统的PCBA板。

CCS(cell contacting system)连接技术

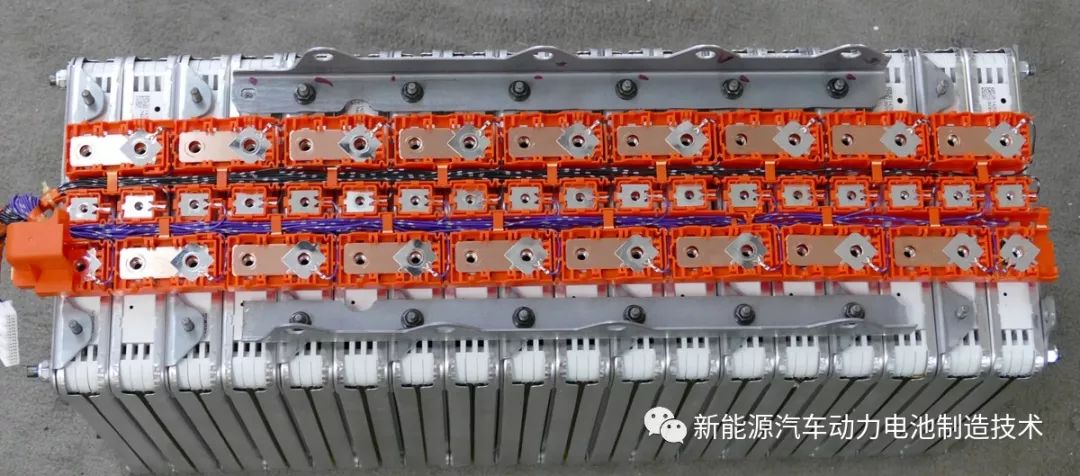

4)利用氩弧焊将电压采样线和温度传感器焊接在busbar表面

CCS(cell contacting system)连接技术

CCS(cell contacting system)连接技术

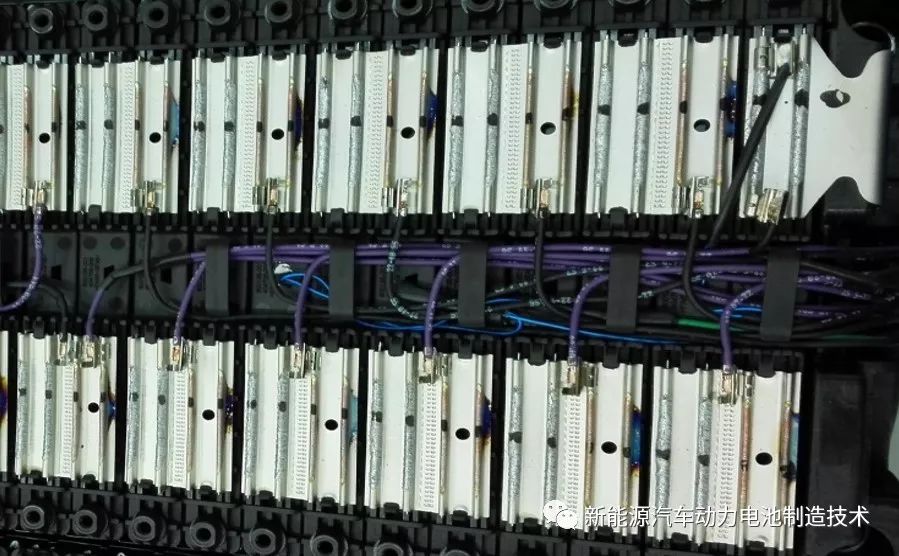

5)利用螺栓将集成的CCS连接在电芯上

这种连接方式最为典型的应用案例:Leaf 的电池模组。

CCS(cell contacting system)连接技术

CCS(cell contacting system)连接技术

特普生说,“我们2022年推出来储能CCS电池模组温度/电压采集方案,用家庭/工商业储能CCS、通信储能CCS、箱式储能CCS来解决对应不同储能温度采集问题。CCS(Cells Contacting System), 即线束板集成件、采集集成件、总成或线束隔离板。储能CCS,安装在电池包上,形成一套电池模组。


(特普生家庭/工商业储能CCS-FPC方案)

“我们储能CCS,通过铜铝巴,实现电芯串并联,输出电流;采集电芯电压;采集电芯温度。我们有螺丝固定方案、激光焊接方案、超声焊接方案、FPC方案。”


(特普生通信储能CCS-激光焊接方案)


特普生,成立于2011年,是国家高新技术、专精特新企业。主要研制NTC芯片热敏电阻温度传感器储能线束储能CCS集成采集母排储能模组铝巴等温度采集产品系列。以服务为立足之本、以技术实现客户价值的特普生,竞争力优势明显:自主研制NTC芯片及热敏电阻,实现国内最小封装尺寸及最高温控精度;专利百项,保留不公开技术2项;为客户提供温度控制产品的一站式服务。
