电池模组ccs是什么意思

特普生科技 特普生科技 2024-01-21 12 928

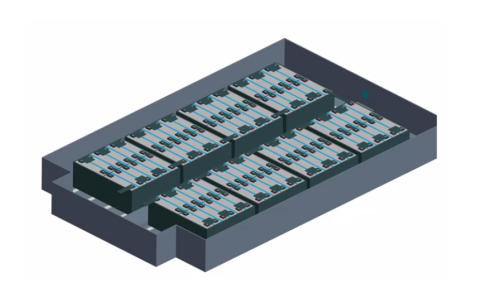

电池模组CCS是电池模组内的电连接结构件,通过将信息采集组件(线束/PCB/FPC/FFC等)、塑胶结构件、铝排等部件整合成一个模块,安装在电池模组内,实现电芯高压串并联、电池的温度采样、电芯电压采样功能以及过流熔断等功能,属于BMS电池管理系统的一部分。

8c0dce2e0f6c3a941243b137f89e526

在CCS行业发展初期,产品主要是注塑托盘线束采样CCS。随着电池结构的不断创新,CCS的信号采集组件、集成工艺等也在不断发展,目前CCS的信号采集组件有线束、PCB、FPC、FFC、FDC等方案,集成工艺也有注塑支架、吸塑板、热压、PC模切等,形成多种技术路线并行发展的局势。涉及的材料包括热压绝缘膜、铝排、吸塑盘、注塑支架、PCB/FPC/FFC组件等。

就信号采集组件来看,与线束相比,FPC、FFC、FDC等具有重量轻、弯折性能好、厚度薄、占用空间小等特点,在产品集成度、轻量化、结构规整等方面更具优势,有利于更好利用电池内部空间,便于自动化装配,适用于规模化批量生产,在新能源汽车汽车电池及储能领域得到广泛应用。

但是目前市场还是为什么越来越多主推“吸塑+线束“方案呢,来看下优势对比?

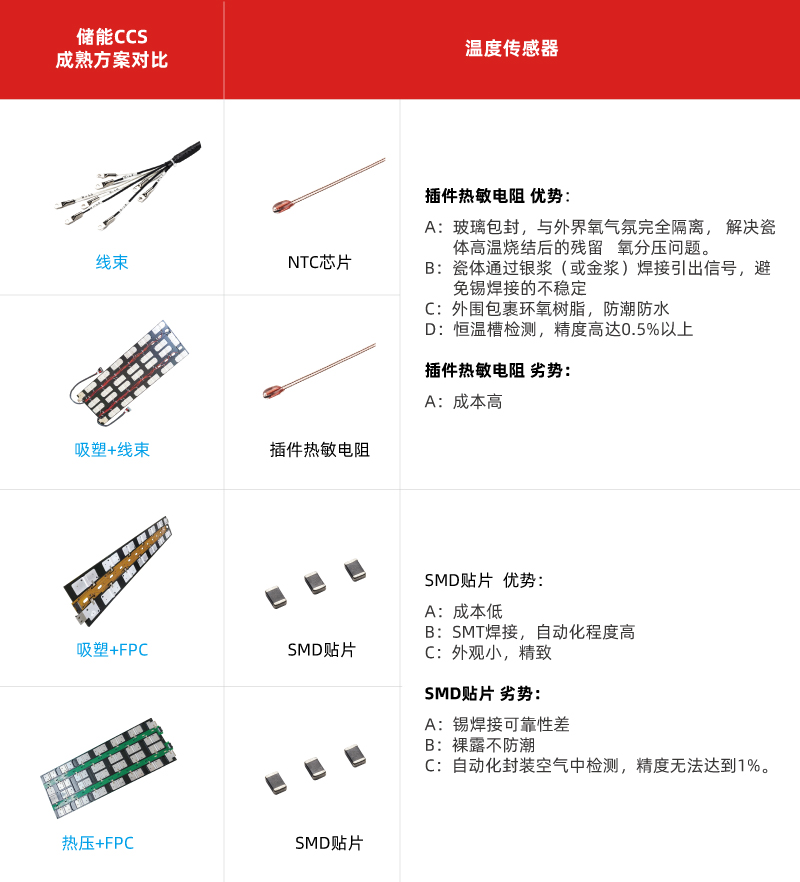

1、储能CCS . 四套成熟方案对比


储能CCS . 四套成熟方案对比


储能CCS . 四套成熟方案对比

2、储能CCS未来标准方向:“吸塑+线束”方案

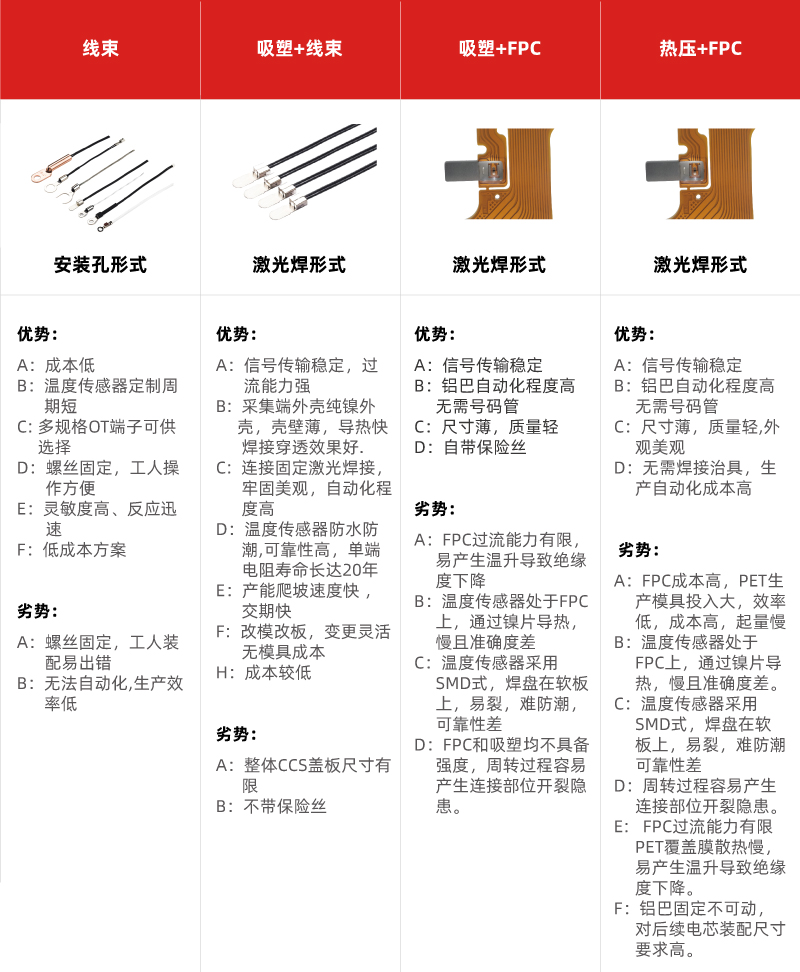

储能CCS方案优劣势对比


储能CCS方案优劣势对比

储能CCS未来标准方向:“吸塑+线束”方案

目前,知名院校与一些企业已经开始推进储能CCS标准工作。储能CCS标准工作,主要的几个原则,据透露如下。

1、全面融入不同方案:考虑到未来技术的发展,不轻易否定某项方案,许可少数不同方案并行。但是,一些关键配件、参数,肯定要建立统一标准。

2、电网/工商业储能CCS方案,大概率主推一个方案:考虑到电网/工商业储能复杂环境、寿命长、后续维修成本的要求,对标美国电网/工商业储能客户、国内亿纬锂能电网/工商业储能CCS的主推方案。初步选用“吸塑+线束”方案。

3、家庭储能CCS方案,大概率主推一个“FPC”方案:更适应产品更轻便化、生产更标准化的产品需求。

特普生,成立于2011年,是国家高新技术、专精特新企业。主要研制NTC芯片热敏电阻温度传感器储能线束储能CCS集成采集母排储能模组铝巴等温度采集产品系列。一体化研制、一致性品质的特普生,竞争力优势明显:自主研制NTC芯片核心技术及实现医用0.3%精度;专利百项,保留不公开技术2项;为全球新能源产品、大消费品与工业品提供了定制化的温度采集技术。

文章链接:https://www.temp-sen.com/knowledge/792.html,部分素材来源于网络,若有不适,请及时联系我们删除。
