特普生:我的温度传感器在储能逆变器上

特普生科技 特普生科技 2022-11-22 12 100

一、概述

光伏逆变器是连接太阳能电池板和电网之间的电力电子变换装置,主要功能是将太阳能电池板产生的直流电,通过功率模块转换成为可并网的交流电。光伏逆变器除具有将直流电转化为交流电的作用外,更有电站监控、信息采集、人工交互等更多智能化应用需求。


储能逆变器,集成光伏并网发电与储能电站的功能:①克服光伏组件受天气变化发电不稳定的缺点,提高电网品质。②通过波谷储存电能,波峰输出电能,大幅削减电网峰值发电量,增加电网容量,提高电网利用率。


*电子元器件:功率半导体、集成电路、电感磁性元器件、 PCB 线路板、电容、电感、开关器件、连接器等。*结构件:散热器、压 铸件、机柜机箱、钣金件等。*辅助材料:胶水、包材、塑胶件等绝缘材料。

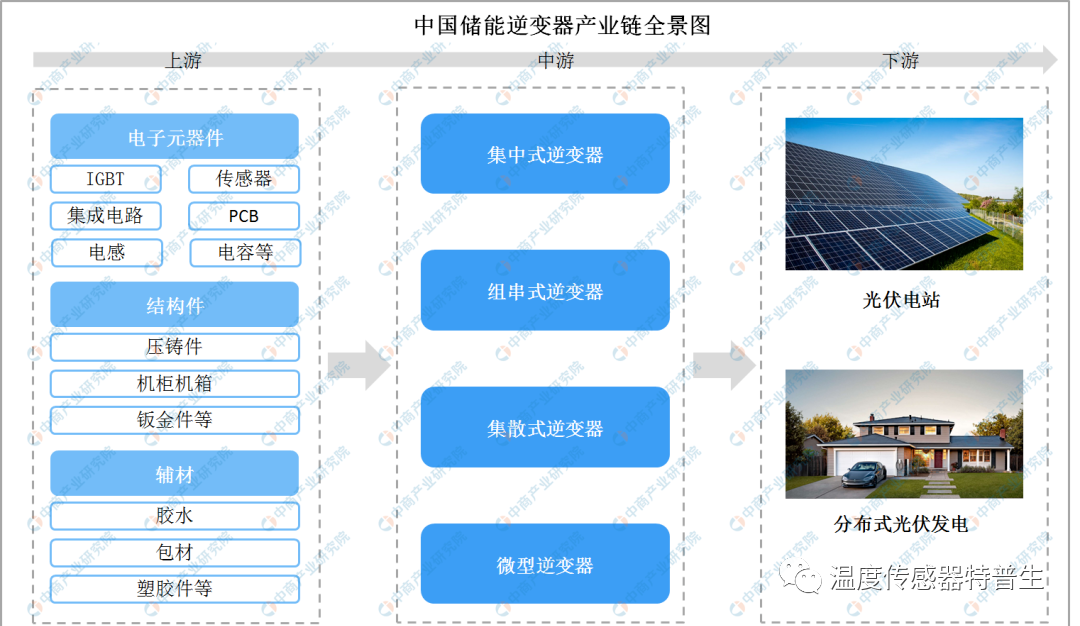

二、储能逆变器产业链

上游由电子元器件、结构件和辅助材组成。原材料供应商所处的行业目前处于充分竞争状态,可供选择的供应商数量多;中游为集中式、组串式、集散式以及微型逆变器;下游为光伏电站、分布式光伏发电。

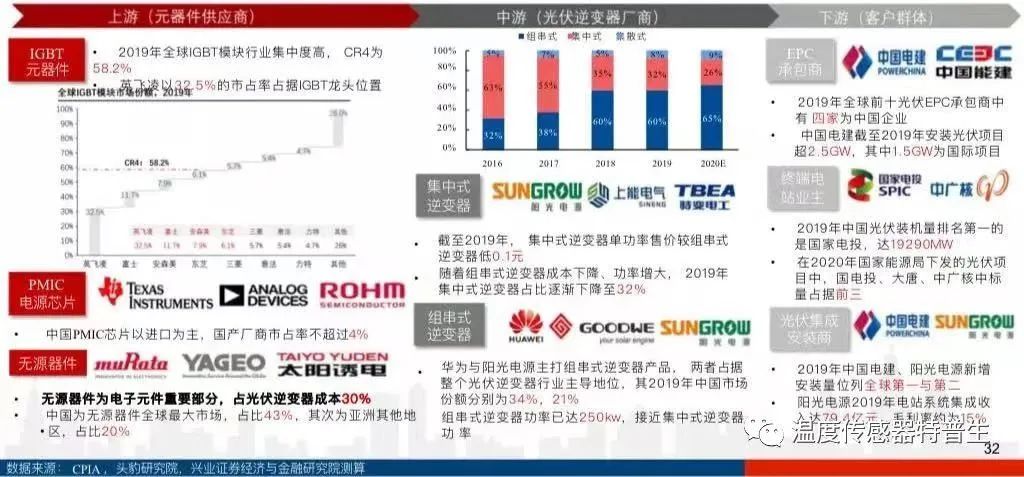

(逆变器产业链参考一)

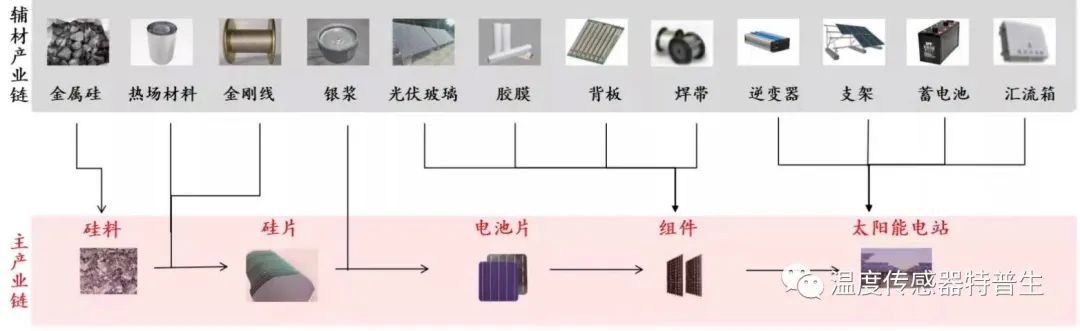

(逆变器产业链参考一)

三、储能逆变器上游

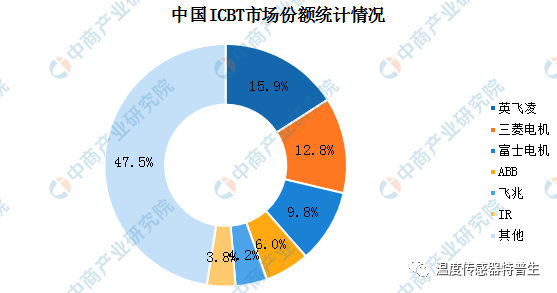

1、IGBT

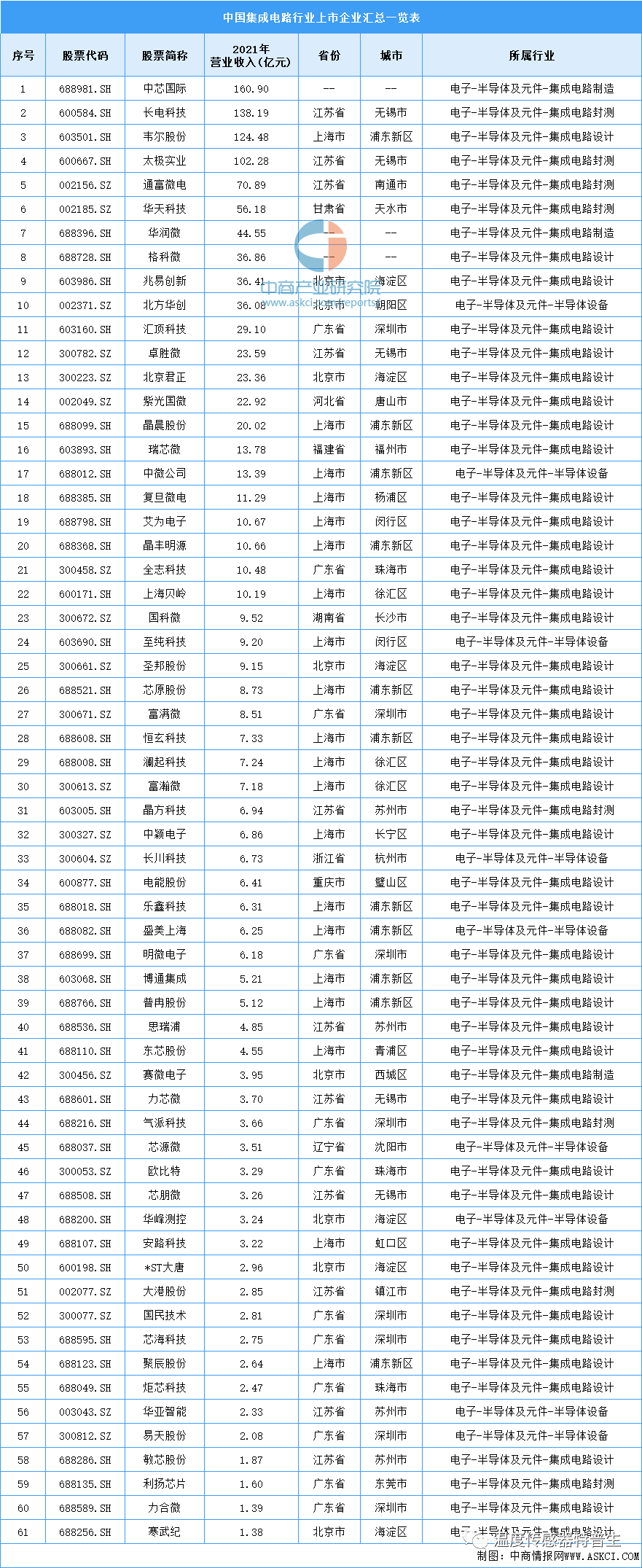

2、集成电路

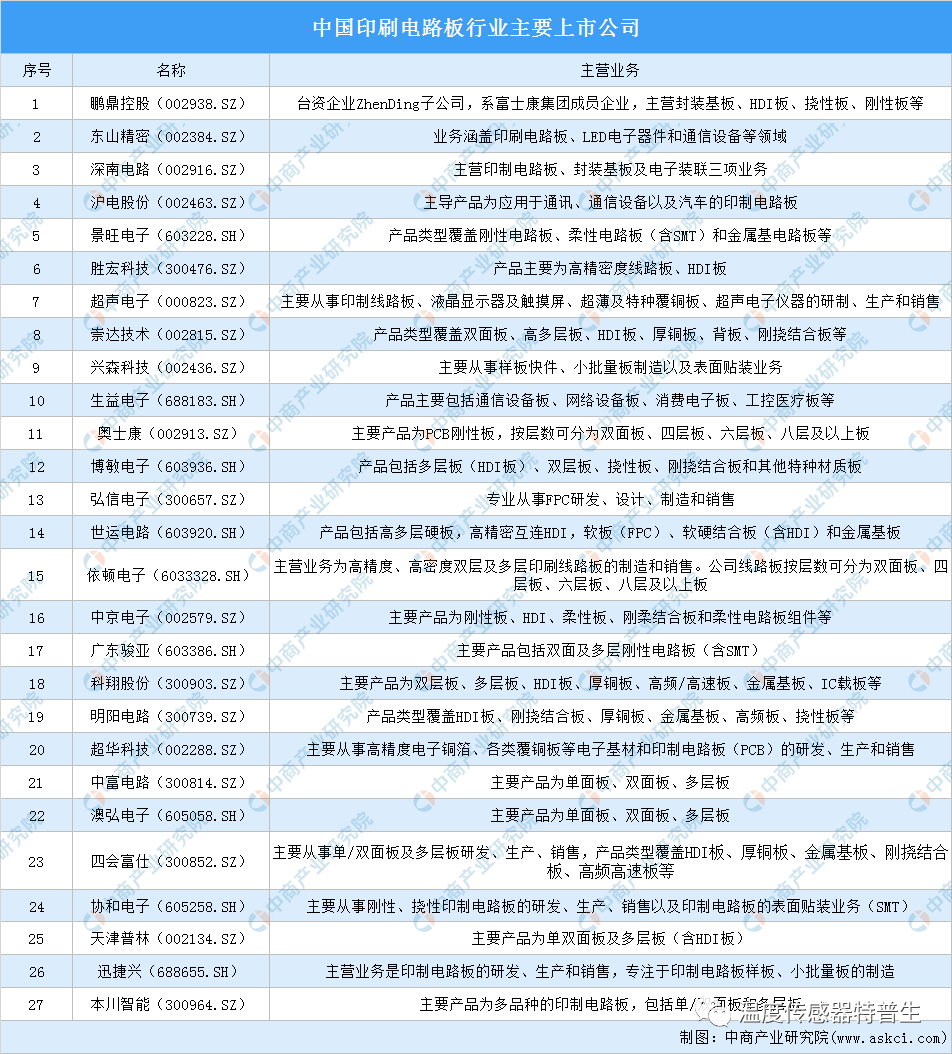

3、PCB

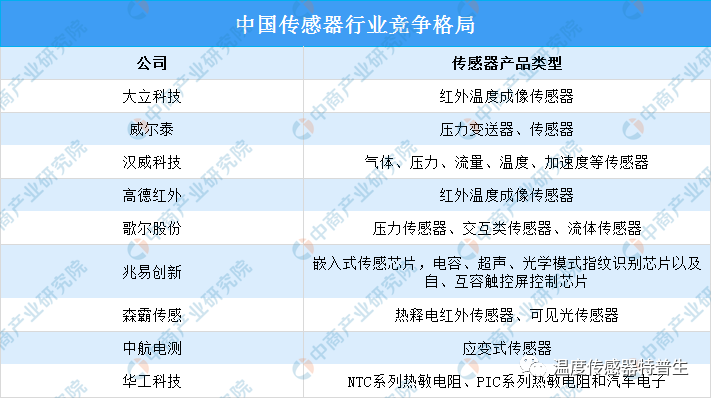

4、传感器

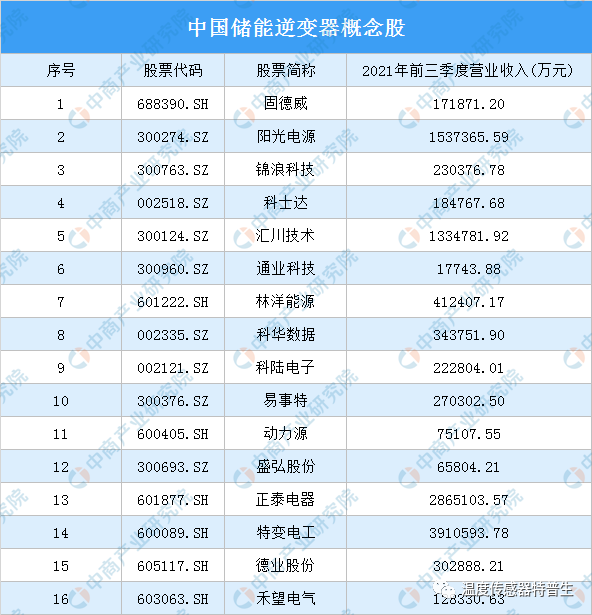

四、逆变器中游

逆变器分四类“集中式、组串式、集散式和微型”。其中集中式与组串式为我国光伏逆变器的主流产品,分别占比45%、42%。

光伏装机市场份额正悄然从集中式向分布式转移。间歇性发电特征是制约分布式光伏拓展市场应用的最大瓶颈之一,储能逆变器作为保障连续电力供应的首选方案,成为传统厂家的新战略。

近年来,全球储能逆变器出货量稳步增加。2019年全球储能逆变器出货量上升至3.6GW,同比增长20%。预计到2022年底,全球储能逆变器需求将达7.1GW。


五、逆变器下游

1、光伏装机量:最新数据显示,2022年1-2月中国光伏发电装机容量约31581万千瓦,同比增长20.9%。

2、光伏新增装机量:2021年,全国光伏新增装机54.88GW,为历年来年投产最多。其中光伏电站25.60GW、分布式光伏29.28GW;2021年底,光伏发电累计装机306.56GW。据CPIA预测,我国2030年中国光伏新增装机容量保守情况为105GW。

3、光伏发电量:2021年光伏发电量1836.64亿千瓦时,同比增长14.1%。2022年1-2月光伏发电量294.7亿千瓦时,同比增长6.5%。

六、特普生:逆变器用温度传感器

“光伏发电系统,主要由太阳能电池、蓄电池、控制器和逆变器组成,温度传感器在光伏发电系统中是必不可少的,有了它将自动检测太阳电池板的温度和空气温度。具体地说,电池温度由电池超温保护控制器中的外部温度传感器检测。控制器的过热保护是通过内部传感器检测温度以实现自动保护。逆变器中通过CPU指挥系统运行,逆变器包含电压、电阻、温度传感器和电流,可随时检测内芯和外界的运行情况。”特普生曾老师说。

综上所述,光伏逆变器的主要作用,就是把光伏组件发出来的直流电转变成交流电。作为电力电子产品,主要部件有结构件和电子器件,结构件是不怕低温的,电子器件有电阻,电容,电感,继电器,显示屏,风扇,功率开关管,传感器,CPU芯片等等,各元器件耐低温性能不一样,逆变器的低温取决于这些元器件。

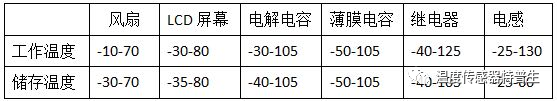

(光伏逆变器内部组件工作与储存温度)

逆变器作为光伏电站系统的核心部分,不仅有直流电变交流电的功能,还反馈着整个电站的信息。逆变器需要9大保护,有直流过电压保护 、电网过/欠压保护 、频率异常保护 、防孤岛效应保护、极性反接保护、过载保护、接地保护、模块过温保护、机内过温保护。

通常光伏逆变器的工作环境都是在室外,面对温差变化、潮湿度、暴风雨等恶劣环境对逆变器本身是一种考验,利用温湿度传感器来测量并且加以控制自身温湿度,譬如逆变器内部出现温度过高情况时,使逆变器停止运行或降额输出,以保护设备的稳定运行。所以这个环节必不可少,这样才能专业、有效的保证设备长期稳定运行。”

“根据功率大小,逆变器用的数量有多有少,一般在几个点:1.继电器上,市面上用环氧热敏电阻和小线仔的比较多,靠近继电器表面,还有就是继电器的焊盘上;2.共模电感、直流母线电容、交流滤波电容、电抗器要用到NTC温度传感器;3.IGBT基板上,用安装孔式NTC温度传感器,线长较短。4.环温检测上,要用到NTC温度传感器。”

特普生温度传感器最高工作温度可以达到150当温度传感器检测到 IGBT 散热器温度超过限制,逆变器断开交流接触器。我们可以根据客户的要求对阻值、长度、连接器进行订制。”

特普生主营温度传感器NTC热敏电阻传感器模块及一体化解决方案,特普生拥有发明专利5项,实用新型27项,保留不公开技术2项,是国内唯一拥有全尺寸全自动单端玻封机、单端热敏电阻测试机的具有芯片设计能力的源头实业,特普生温度传感器,特别好的温度传感器。

文章链接:https://www.temp-sen.com/company/503.html,部分素材来源于网络,若有不适,请及时联系我们删除。
