热敏电阻在手机充电器上应用

TOPOS 特普生 2021-02-01 25 1094

手机充电器大家都非常熟悉,插到220V插座上后可以输出5V或其他电压的电源,通过相关电路可知,220V交流电经过全桥整流后,输出给电容型电路,这里有个问题,因为电容在通电瞬间等效电阻非常小,所以电路中会有浪涌电流。浪涌电流对电容使用寿命及其他部件都有不利影响,怎么消除或降低这个浪涌电流哪?

热敏电阻在手机充电器上应用
图为大家常用的手机充电器

答案是借助热敏电阻,热敏电阻在电路稳定前温度低,阻值大,通过欧姆定律I=U/R知道,R大时,I比较小。在稳定运行时,热敏电阻温度升高,阻值变小,因此此时热敏电阻“退居二线”。

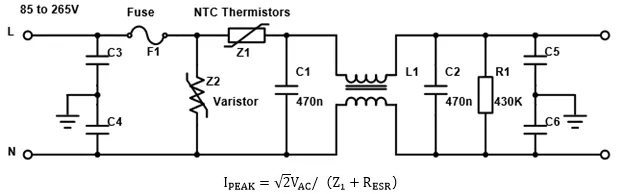

典型的AC-DC电源电路前端,图中Z1为NTC热敏电阻。该电阻在电源通电时能起到瞬间限流保护的作用。

AC-DC电源电路前端

比如使用一个25℃时为10Ω的NTC热敏电阻,假设滤波电容的等效串联电阻为1Ω,那么在串联Z1后,浪涌电流大小将相应降到十分之一左右。可见NTC热敏电阻的阻值越大,限制浪涌电流的效果越好。

当然NTC热敏电阻的阻值并不是越大越好。阻值越大,消耗的功耗越大。负温度系数NTC热敏电阻很好的平衡了限制浪涌电流以及功耗。

NTC热敏电阻有两个主要参数,一个是“25℃的欧姆值”,另一个是B值。“25℃的欧姆值”决定了NTC热敏电阻在电源电路通电瞬间的限流能力。而根据B值可以计算出NTC热敏电阻达到最终温度时的电阻值。

手机充电器中除了必备的整流电路之外,其实还有热敏电阻、电解电容、π型滤波电路、变压器、缓冲电路、反激电路、MOSFET、控制IC等,可谓麻雀虽小五脏俱全。
