电熨斗、电饭锅、食品消毒柜温度传感器的应用

特普生科技 特普生科技 2022-04-19 12 2047

由半导体材料制成的热敏电阻和金属热电阻均可制成温度传感器,它们可以把热信号转换成电信号进行自动控制。

1.电熨斗

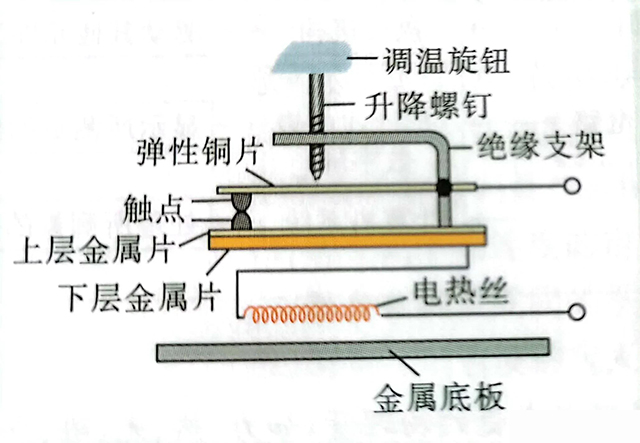

(1)电熨斗的结构如图所示

电熨斗的结构如图所示


(2)电熨斗的敏感元件——双金属片

把两种热膨胀系数不同的金属片贴合在一起,就制成了一条双金属片.双金属片上层金属的热膨胀系数大于下层金属,温度升高时,上层金属片因伸长较大而向下弯曲,使触点断开,以达到断开电路的目的,双金属片温度传感器的作用就是控制电金属底板路的通断.

(3)电熨斗的工作原理

电熨斗内部装有双金属片温度传感器,常温下,上下触点是接触的,但温度变化时,由于双金属片上层金属与下层金属的热膨胀系数不同,双金属片发生弯曲从而控制电路的通断.通过调温旋钮来调节升降螺钉的高度,从而实现不同温度的设定.如需设定的温度较高,则应使升降螺钉下降;反之升高.

2.电饭锅

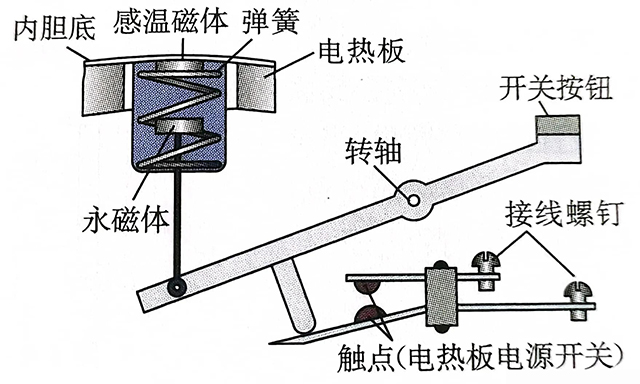

(1)电饭锅的结构如图所示

电饭锅的结构如图所示


(2)电饭锅的敏感元件——感温铁氧体

感温铁氧体的特点是常温下具有铁磁性,能够被磁体吸引,但是当温度上升到约103°C(称为该材料的“居里温度”或“居里点”)时,就失去了铁磁性,不能被磁体吸引.

(3)电饭锅的工作原理

①用手按下开关时永磁体与感温磁体相吸,手松开后,按钮不再恢复到图示状态,则触点接通,通电加热,开始煮饭;

②煮饭过程中水沸腾时,温度保持不变;

③当饭熟后,水分被大米吸收,锅底温度升高,当锅底温度达到103°C时,铁氧体失去磁性,与永磁体失去吸引力,被弹簧弹开,从而推动杠杆使触点开关断开,按钮恢复到图示状态.

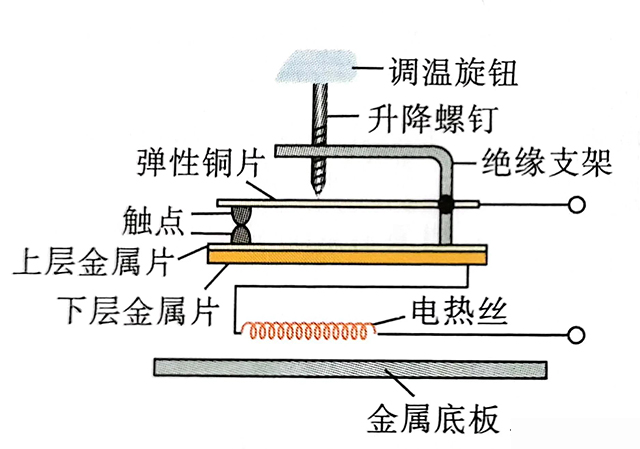

例题:如图所示是电熨斗的结构图,下列说法正确的是()

电熨斗的结构图


A.双金属片上层金属的膨胀系数大于下层金属

B.双金属片温度传感器的作用是控制电路的通断

C.需要较高温度熨烫时,要调节调温旋钮,使升降螺丝下移并推动弹性铜片下移

D.常温下,上、下触点分离;温度过高时,双金属片发生弯曲使上、下触点接触

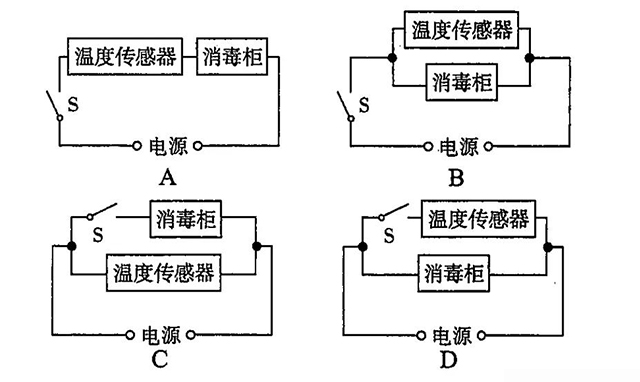

例题:传感器在日常生活中的应用越来越广泛,温度传感器(实质是自动开关)是其中的一种.某一食品消毒柜就是利用温度传感器来自动控制电路的.常温下,该温度传感器是闭合的;当温度达到某一设定值时,传感器自动断开,从而切断整个电路.下列关于该消毒柜的几种电路图中(图中S为电源开关),连接正确的是()

食品消毒柜温度传感器


例题:如图所示是电饭锅的结构图,如果感温磁体的“居里温度”为103℃,下列说法正确的是()

电饭锅的结构图


A.常温下感温磁体具有较强的磁性

B.当温度超过103℃时,感温磁体的磁性较强

C.饭熟后,水分被大米吸收,锅底的温度会超过103℃,这时开关按钮会跳起

D.常压下只要锅内有水,锅内的温度就不可能达到103℃,开关按钮就不会自动跳起

你都知道上面的答案么?
