储能温控产业链与温度传感器

特普生科技 特普生科技 2023-02-21 14 725

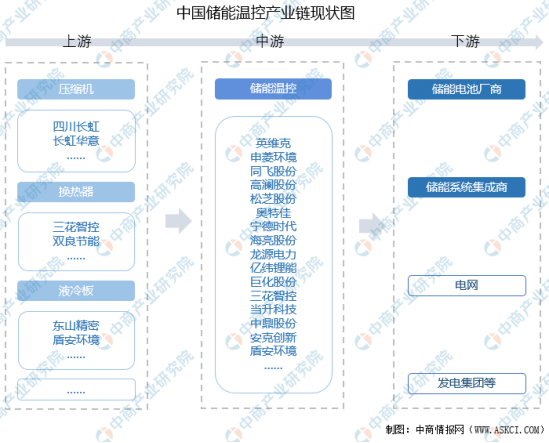

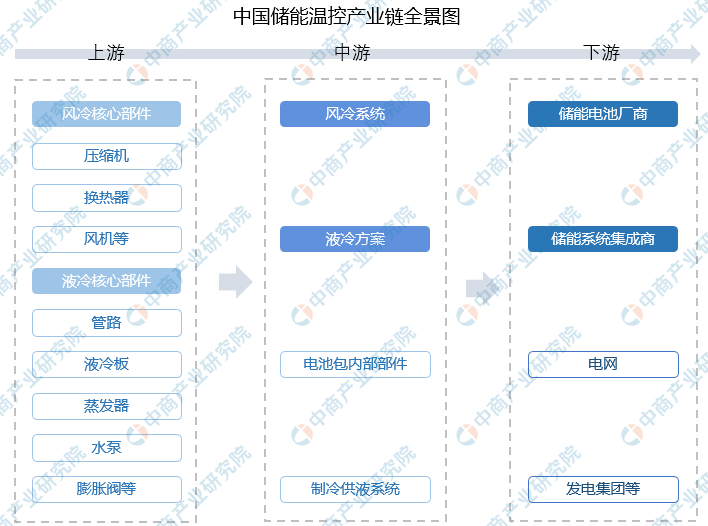

1、储能温控产业链

上游:各种核心部件,包括风冷核心部件和液冷核心部件;压缩机上市企业包括四川长虹、长虹华意等,换热器企业包括三花智控、双良节能等,液冷板企业包括东山精密、盾安环境等;

中游:风冷系统和液冷方案;企业主要为英维克、申菱环境、同飞股份、高澜股份、松芝股份、奥特佳、宁德时代、海亮股份、龙源电力、亿纬锂能、巨化股份、三花智控、当升科技、中鼎股份、安克创新、盾安环境等。

下游:储能电池厂商、储能系统集成厂商。




2、储能温控技术路线

储能温控系统为储能电池提供热管理服务,通过接收来自BMS提供的电池控制信息,以维持电池工作温度在合理范围内(10-35℃),实现储能系统的稳定工作,价值量占储能系统集成的3%-4%。

储能温控在储能系统中不可或缺,若温度控制失当,过高或过低的温度刺激均可能造成容量与寿命衰减,严重时可能导致短路并引发安全事故,今年以来全球已发生多起储能系统起火的情况。

目前储能温控系统的技术路线可分为四类:(1)空气冷却,以空气为介质,通过空气对流实现热交换。(2)液体冷却,以液体为冷却介质,既可以通过液体与电池直接接触换热(直接接触型),也可以通过冷却管中液体流动换热(间接接触型)。(3)热管冷却,利用压差及多孔材料的毛细力实现非重力方向的热传导。(4)相变冷却,通过无机或有机相变材料,在温度不变的情况下通过物理状态的改变来实现放热或吸热。

目前来看,空气冷却方案较为成熟,凭借较低的投资成本、简单的结构以及安装的便捷性占据主流地位;液冷方案与空气冷却相比制冷效率更高,冷却均匀性更好,散热效果更佳;热管与相变技术尚未实现工业化,仍处于实验室阶段,不够成熟。将储能重要应用场景分为新能源发电配储、电力辅助服务以及基站配储三方面,测算2025年储能温控需求超百亿,对应2021-2025年CAGR达65%。

目前储能温控行业仍处于行业发展初期,但其较为广阔的空间以及高成长性吸引了多方企业的入局。

目前储能温控的参与者可以大致分为三类:(1)传统工业温控企业,凭借在水冷设备中的技术积累,切入储能温控壁垒较低,技术同源,代表企业为同飞股份、高澜股份。(2)精密温控企业,在数据中心温度控制方面经验丰富,集装箱储能与数据中心温控相似性较高,有望实现技术外延,代表企业有英维克、申菱环境。(3)汽车电池热管理企业,锂电池温控技术与经验积累丰富,代表企业松芝股份、奥特佳。综上可以看到,目前储能温控市场的参与者大多为具有相似技术企业,这些企业进入壁垒较低,有望取得先发优势,共同推动行业的高速发展。

3、温度传感器在储能温控上的应用

“温度传感器在储能应用,主要有家庭及工商业储能、通信储能、电网级箱式储能。”特普生曾老师说。

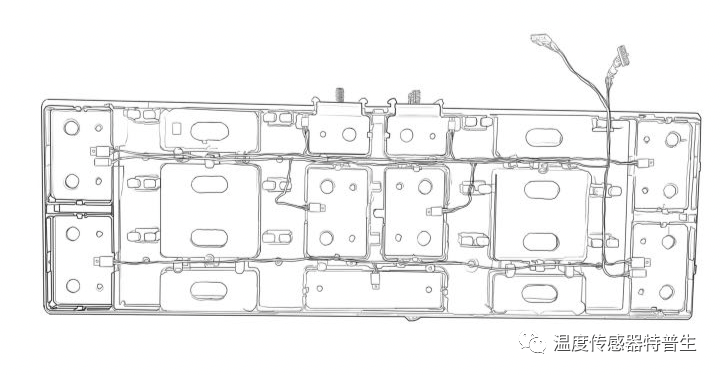

(特普生箱式储能CCS-螺丝固定方案)

“我们特普生温度传感器,用在家庭及工商业储能、通信储能、电网级箱式储能的比较多。”特普生说,“我们2022年推出来储能CCS电池模组温度/电压采集方案,用家庭/工商业储能CCS、通信储能CCS、箱式储能CCS来解决对应不同储能温度采集问题。CCS(Cells Contacting System), 即线束板集成件、采集集成件、总成或线束隔离板。储能CCS,安装在电池包上,形成一套电池模组。

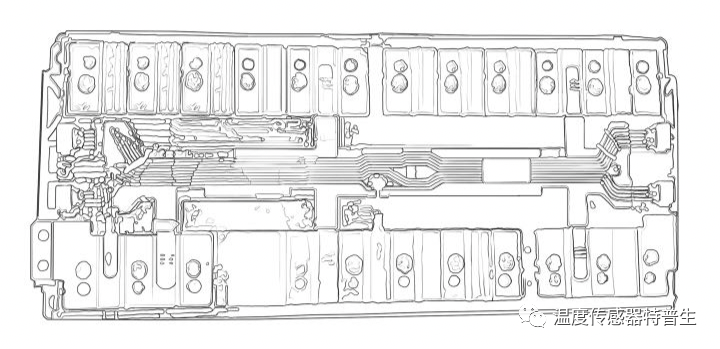

(特普生家庭/工商业储能CCS-FPC方案)

“我们储能CCS,通过铜铝巴,实现电芯串并联,输出电流;采集电芯电压;采集电芯温度。我们有螺丝固定方案、激光焊接方案、超声焊接方案、FPC方案。”

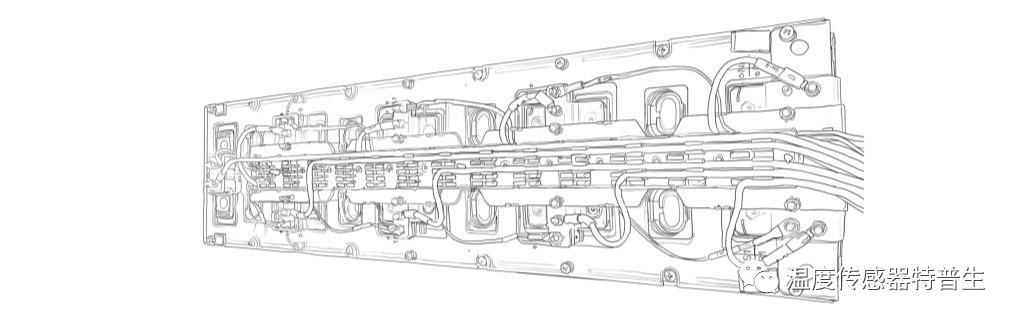

(特普生通信储能CCS-激光焊接方案)

4、温度传感器在储能销售渠道上的应用

温度传感器公司的销售团队,要判断自己的产品优势,符不符合电网级储能客户,也要判断有没有团队深耕细作于电网、电网级储能产业,如果有,那就搭建“电网行业温度传感器销售小组”,拓展涉足发电端、输电端、配电端的产品厂家,很多产品用得上温度传感器。也要深耕电网级储能行业,另外,储能温控厂家也是温度传感器的重要目标客户!

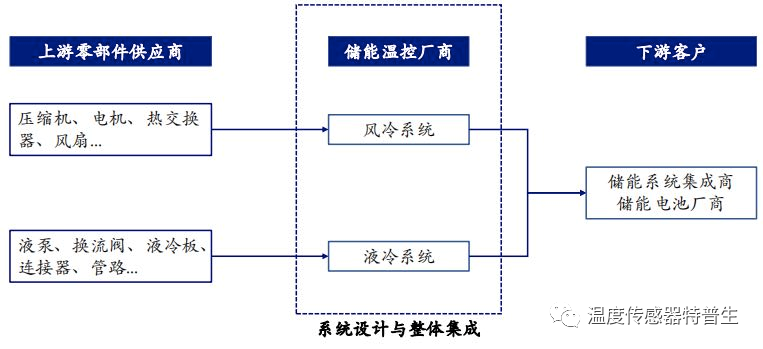

(储能温控产业链)

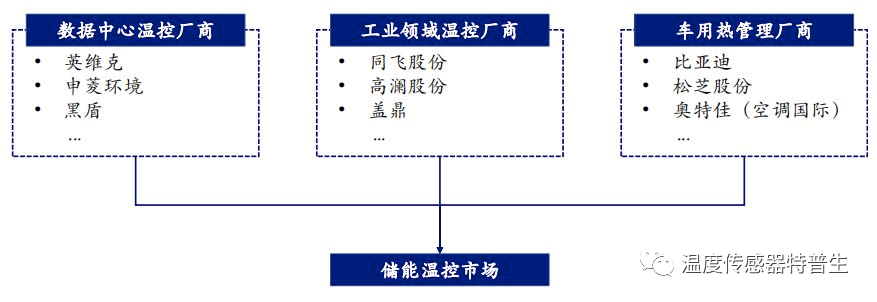

多方势力逐鹿储能温控市场。大致将目前储能温控市场的参与 者分为数据中心温控厂商、工业领域温控厂商以及车用热管理厂商三大类。


(储能温控市场)

最后,需要特别提醒的是,为电网级储能提供温控设备与方案的公司,也是温度传感器的客户!

特普生,成立于2011年,是国家高新技术、专精特新企业。主要研制NTC芯片热敏电阻温度传感器储能线束储能CCS集成采集母排储能模组铝巴等温度采集产品系列。一体化研制、一致性品质的特普生,竞争力优势明显:自主研制NTC芯片核心技术及实现医用0.3%精度;专利百项,保留不公开技术2项;为全球新能源产品、大消费品与工业品提供了定制化的温度采集技术。
