特普生:研究锂电新能源行业动态之集成母排CCS

特普生科技 特普生科技 2023-11-29 13 148

"CCS技术的未来发展趋势将更加精密、高度集成和智能化,以适应复杂系统和多变应用的需求。未来,CCS技术将进一步实现小型化、高效化和可靠性提升,成为更多领域的重要选择,引领未来的发展趋势。"

集成母排CCS

CCS(Cells Contact System,集成母排),主要由信号采集组件 (FPC、PCB、FFC等)、塑胶结构件、铜铝排等组成,通过热压合 或铆接等工艺连接成一个整体,实现电芯高压串并联,以及电池的温度采样、电芯电压采样功能,通过FPC/PCB和连接器组件提供温度和电压给BMS系统,属于BMS系统的一部分。

储能CCS


集成母排CCS优势

CCS集成母排,这一创新技术,采用了柔性印刷电路板(FPC)或印制电路板(PCB)等材料来取代传统的线束连接方式。相比于传统的线束母排,CCS集成母排展现出了独特的优势:

1、生产加工简单,自动化程度高,节约装配人工成本,避免了线束过多连接的繁琐;

2、一体热压成型,线路密封性好,耐氧化,耐腐蚀性好, 可靠度高;

3、FPC/PCB线路有过流保护设计对电池电芯起到保护作用,安全性能高;

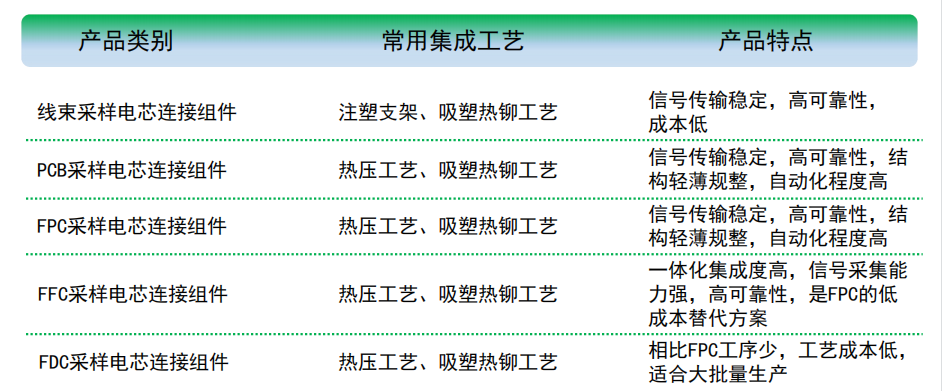

集成母排CCS产品分类

新能源电动汽车行业快速发展,动力电池技术不断进步,追求高安全性、高集成度、轻量化、低成本。作为关键部件之一,CCS集成母排的材料和集成工艺也在不断改进。

CCS集成母排正快速渗透FPC/PCB等轻量化、集成化方案,同时FFC、FDC等更具成本优势的方案也在推进中,而注塑支架、吸塑热铆、PET膜热压等集成工艺也在应用中。

总的来说,目前CCS集成母排形式多样,各有优势,应用终端可根据不同应用场景选择最佳方案。

储能CCS分类

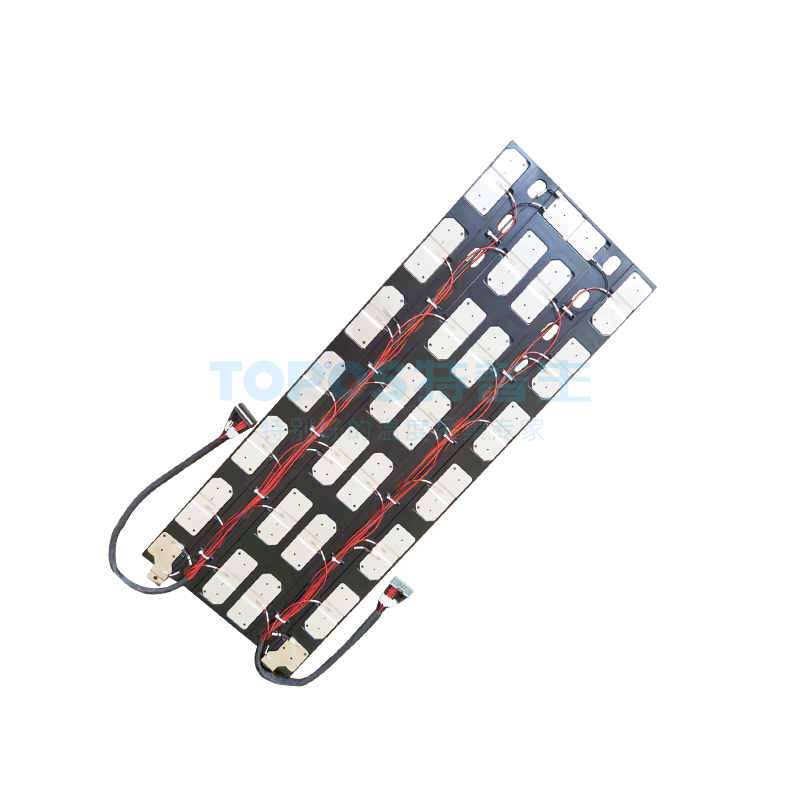

集成母排CCS技术路线--塑胶支架方案

常用结构:线束+采集端子+ 导电铝排 +注塑支架


特点:
①一体化结构,工艺成熟;
②信号传输稳定信号传输稳定,电压温度采集均采用独立的线束连接;
③线束具有成本优势;
④自动化程度较低。

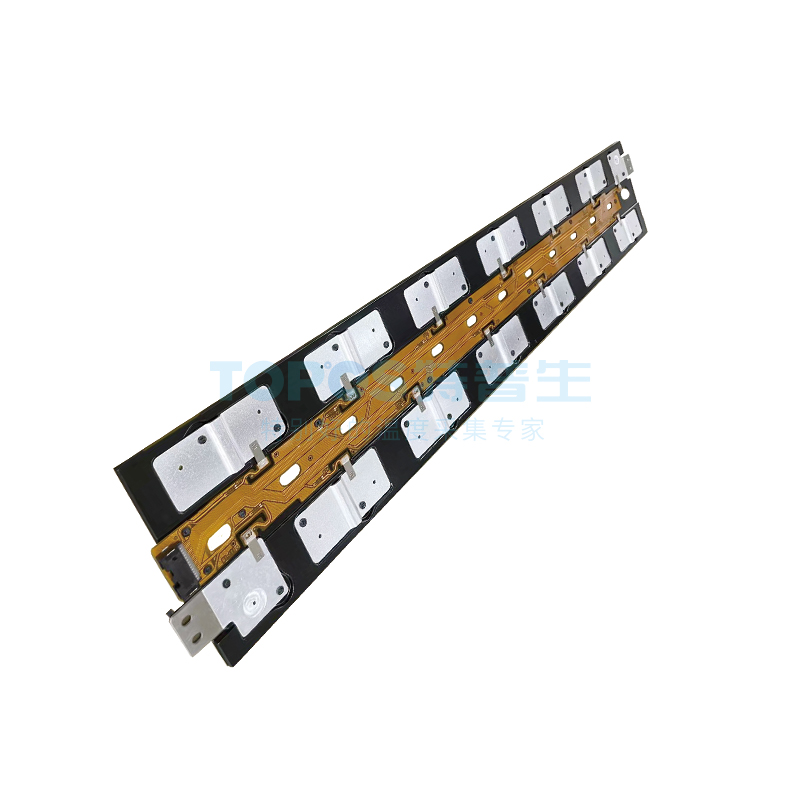

集成母排CCS技术路线--吸塑方案

常用结构:FPC/PCB/线束+镍片+导电铝排吸塑板


特点:
①超轻量化结构;
②信号传输稳定、可靠,电压、温度采集采用一体设计的FPC实现;
③自动化程度高;
④成本适中

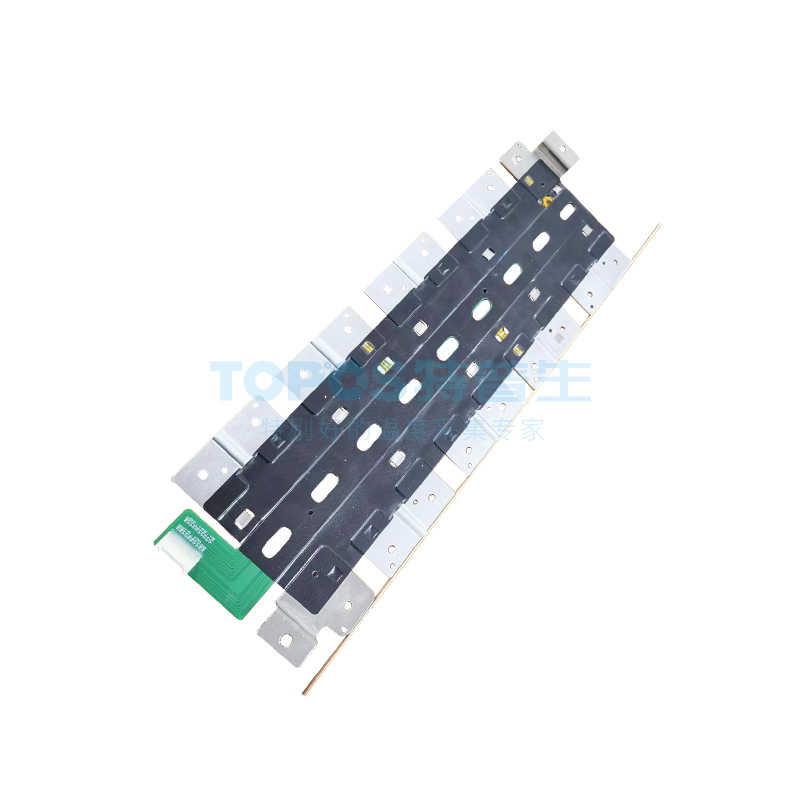

集成母排CCS技术路线--热压方案

常用结构:FPC/PCB/线束+镍片+导电铝排PET热压膜


特点:
①超轻量化结构,整体强度和绝缘性能优异;
②信号传输相对稳定、可靠
③自动化程度高;
④成本高。

集成母排CCS发展前景

新能源汽车的销量节节攀升,这无疑给FPC/CCS市场带来了广阔的发展空间。更值得注意的是,由于CCS相对于单纯的FPC具有更高的附加值,不少FPC/PCB厂商都纷纷进军下游集成产品CCS领域。CCS技术最早应用于新能源汽车领域,随着新能源汽车销售量的不断提升,新能源汽车动力电池FPC以及CCS的市场空间也将更加广阔。

预计到2025年,全球和国内新能源汽车CCS市场空间将有望达到180-300亿和80-135亿元的规模。而到了2030年,全球和国内新能源汽车CCS市场空间将有望达到350-600亿元和180-300亿元的规模。这表明,新能源汽车行业的快速发展将为FPC/CCS市场带来巨大的商机,而CCS市场的潜力更是不可估量。

储能CCS

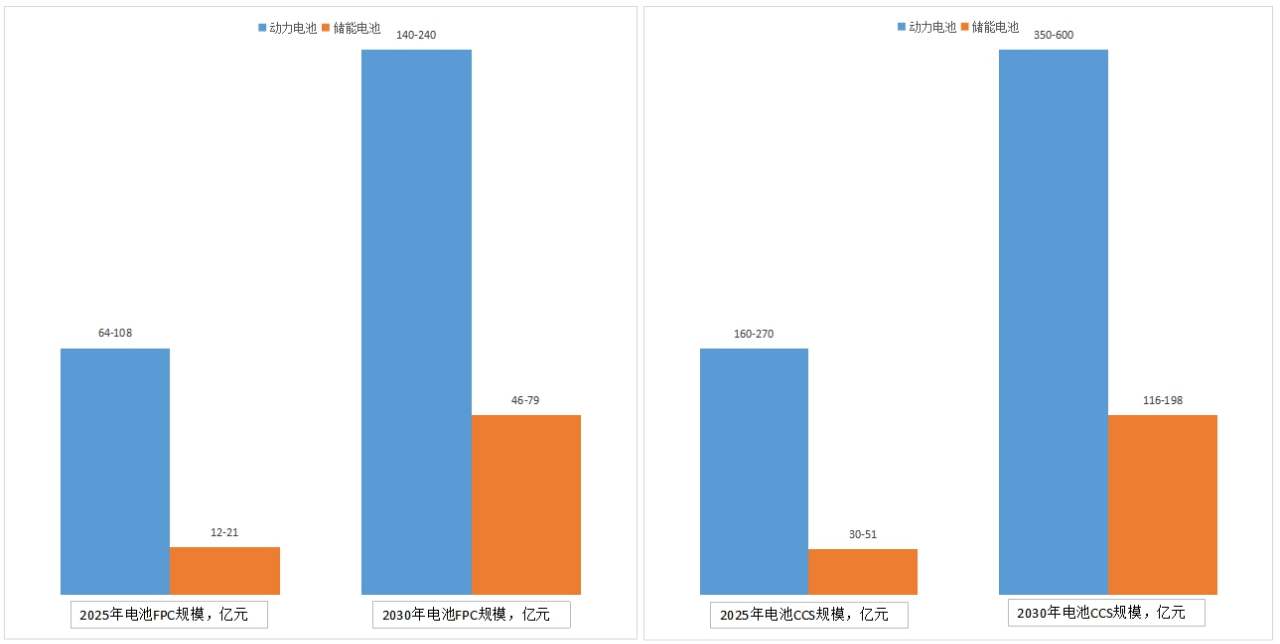

同时,在双碳目标下,储能产业有望大发展,机构指出,储能电池领域的增长成为电池FPC/CCS 需求新动力,2030年有望再增厚33%空间。

储能CCS

特普生,成立于2011年,是国家高新技术、专精特新企业。主要研制NTC芯片热敏电阻温度传感器储能线束储能CCS集成采集母排储能模组铝巴等温度采集产品系列。一体化研制、一致性品质的特普生,竞争力优势明显:自主研制NTC芯片核心技术及实现医用0.3%精度;专利百项,保留不公开技术2项;为全球新能源产品、大消费品与工业品提供了定制化的温度采集技术。
